30V N+PMOS管 15G03 PDFN3X3-8L 低內(nei) 阻MOS管 國產(chan) MOSFET

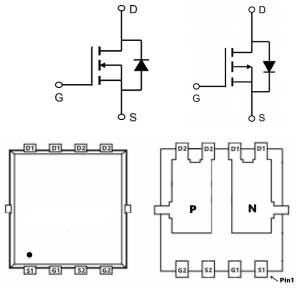

N+PMOS管 15G03的引腳圖:
N+PMOS管 15G03的產(chan) 品特點:
1、N-CH:
VDS=30V
ID=19.3A
RDS(ON)<13mΩ@VGS=10V(Type:10mΩ)
2、P-CH:
VDS=-30V
ID=-16.5A
RDS(ON)<25mΩ@VGS=-10V(Type:21mΩ)
N+PMOS管 15G03的極限參數:
(如無特殊說明,TC=25℃)
符號 | 參數 | 數值 | 單位 | |
N-CH | P-CH | |||
VDS | 漏極-源極電壓 | 30 | -30 | V |
VGS | 柵極-源極電壓 | ±20 | ±20 | |
ID | 漏極電流-連續 (TC=25℃) | 28 | -19.7 | A |
漏極電流-連續 (TC=100℃) | 22.5 | -17.5 | ||
IDM | 漏極電流-脈衝 | 84 | -59.1 | |
EAS | 單脈衝雪崩能量 | 89 | 78 | mJ |
IAS | 單脈衝雪崩電流 | 34 | 33.1 | A |
PD | 總耗散功率 (TC=25℃) | 46 | 41.3 | W |
RθJA | 結到環境的熱阻 | 62 | 62 | ℃/W |
RθJC | 結到管殼的熱阻 | 5 | 5 | |
TSTG | 存儲溫度 | -55~150 | -55~150 | ℃ |
TJ | 工作結溫 | -55~150 | -55~150 |
