場效應管應用 13P06 TO-251 插件低壓MOS管 PMOS管大全

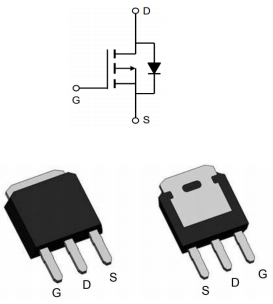

插件低壓MOS管 13P06的引腳圖：
插件低壓MOS管 13P06的產(chan) 品應用：
無刷馬達
負載開關(guan)
UPS 不間斷電源
插件低壓MOS管 13P06的極限參數：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -60 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 TC=25℃ | -13.5 | A |
| 漏極電流-連續 TC=100℃ | -8.3 | ||
| 漏極電流-連續 TA=25℃ | -3.3 | ||
| 漏極電流-連續 TA=70℃ | -2.7 | ||
| IDM | 漏極電流-脈衝 | -26 | |
| EAS | 單脈衝雪崩能量 | 29.8 | mJ |
| IAS | 雪崩電流 | -24.4 | A |
| PD | 總耗散功率 TC=25℃ | 31.3 | W |
| 總耗散功率 TA=25℃ | 2 | ||
| RθJA | 結到環境的熱阻 | 62 | ℃/W |
| RθJC | 結到管殼的熱阻 | 4 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
插件低壓MOS管 13P06的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -60 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-3A | 80 | 90 | mΩ | |
靜態漏源導通電阻 VGS=-4.5V,ID=-2A | 100 | 115 | |||
| VGS(th) | 柵極開啟電壓 | -1.2 | -2.5 | V | |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| gfs | 正向跨導 | 8.5 | S | ||
| Qg | 柵極電荷 | 12.1 | nC | ||
| Qgs | 柵源電荷密度 | 2.2 | |||
| Qgd | 柵漏電荷密度 | 6.3 | |||
| Ciss | 輸入電容 | 1137 | pF | ||
| Coss | 輸出電容 | 76 | |||
| Crss | 反向傳輸電容 | 50 | |||
| td(on) | 開啟延遲時間 | 9.2 | ns | ||
| tr | 開啟上升時間 | 20.1 | |||
| td(off) | 關斷延遲時間 | 46.7 | |||
| tf | 開啟下降時間 | 9.4 |
