400V高壓MOS管 5N40 TO-252 不間斷電源MOS 大功率MOS

不間斷電源MOS 5N40的應用領域：

• UPS 不間斷電源

• PFC 功率因素校正

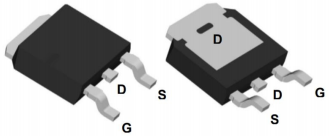

不間斷電源MOS 5N40的引腳配置圖：

不間斷電源MOS 5N40的極限參數：

(如無特殊說明，T_C=25℃)

• 漏極-源極電壓 V_DS：500V

• 柵極-源極電壓 V_GS：±30V

• 漏極電流-連續 I_D：5A

• 漏極電流-脈衝(chong) I_DM：20A

• 單脈衝(chong) 雪崩能量 E_AS：90mJ

• 雪崩電流 I_AS：3A

• 總耗散功率 P_D：45W

• 結到環境的熱阻 R_θJA：60℃/W

• 結到管殼的熱阻 R_θJC：4.1℃/W

• 存儲(chu) 溫度 T_STG：-55~150℃

• 工作結溫 T_J：-55~150℃

不間斷電源MOS 5N40的電特性：

(如無特殊說明，Tj=25℃)
