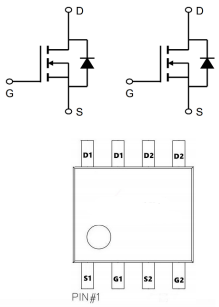

6946A SOP-8 60V雙NMOS 電池保護MOS管 場效應管選型
60V雙NMOS 6946A的極限值：
60V雙NMOS 6946A的應用領域：
電池保護
負載開關(guan)
UPS 不間斷電源
60V雙NMOS 6946A的極限值：
(如無特殊說明，TC=25℃)
漏極-源極電壓 VDS：60V
柵極-源極電壓 VGS：±20V
漏極電流-連續(TA=25℃) ID：7.2A
漏極電流-連續(TA=70℃) ID：4.8A
漏極電流-脈衝(chong) IDM：14.6A
單脈衝(chong) 雪崩能量 EAS：21.5mJ
雪崩電流 IAS：20.6A
總耗散功率(TA=25℃) PD：1.2W
存儲(chu) 溫度 TSTG：-55~+150℃
工作結溫 TJ：-55~+150℃
結到環境的熱阻 RθJA：62.5℃/W
結到管殼的熱阻 RθJC：36℃/W
60V雙NMOS 6946A的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 60 | 65 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=10A | 28 | 35 | mΩ | |
| 靜態漏源導通電阻 VGS=4.5V,ID=5A | 33 | 45 | |||
| VGS(th) | 柵極開啟電壓 | 1 | 1.6 | 2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 20.3 | nC | ||
| Qgs | 柵源電荷密度 | 3.7 | |||
| Qgd | 柵漏電荷密度 | 5.3 | |||
| Ciss | 輸入電容 | 1148 | pF | ||
| Coss | 輸出電容 | 58.5 | |||
| Crss | 反向傳輸電容 | 49.4 | |||
| td(on) | 開啟延遲時間 | 7.6 | ns | ||
| tr | 開啟上升時間 | 20 | |||
| td(off) | 關斷延遲時間 | 15 | |||
| tf | 開啟下降時間 | 24 |
