20V雙NMOS管 8806 WQFN3X3-6L 小封裝MOS管 負載開關(guan) 場效應管
20V雙NMOS管 8806的用途：
電池保護
負載開關(guan)
UPS 不間斷電源

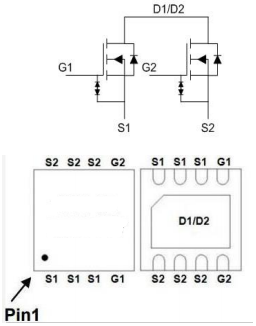

20V雙NMOS管 8806的引腳圖：
20V雙NMOS管 8806的極限值：
(如無特殊說明，TA=25℃)
漏極-源極電壓 VDS：20V
柵極-源極電壓 VGS：±8V
漏極電流-連續(TC=25℃) ID：35A
漏極電流-脈衝(chong) IDM：100A
總耗散功率(TC=25℃) PD：31W
存儲(chu) 溫度 TSTG：-55~+150℃
工作結溫 TJ：-55~+150℃
結到管殼的熱阻 RθJC：4℃/W
結到環境的熱阻 RθJA：35℃/W
20V雙NMOS管 8806的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 20 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=4.5V,ID=3A | 4.3 | 5.8 | mΩ | |
| 靜態漏源導通電阻 VGS=3.9V,ID=3A | 4.5 | 6.5 | |||
| 靜態漏源導通電阻 VGS=2.5V,ID=3A | 5 | 7 | |||
| 靜態漏源導通電阻 VGS=1.8V,ID=3A | 7 | 11 | |||
| VGS(th) | 柵極開啟電壓 | 0.4 | 1 | V | |
| IGSS | 柵極漏電流 | ±10 | uA | ||
| gfs | 正向跨導 | 42 | S | ||
| Qg | 柵極電荷(4.5V) | 38 | nC | ||
| 柵極電荷(3.9V) | 33 | ||||
| Qgs | 柵源電荷密度 | 4.5 | |||
| Qgd | 柵漏電荷密度 | 12 | |||
| Ciss | 輸入電容 | 3165 | pF | ||
| Coss | 輸出電容 | 380 | |||
| Crss | 反向傳輸電容 | 325 | |||
| td(on) | 開啟延遲時間 | 22 | ns | ||
| tr | 開啟上升時間 | 41 | |||
| td(off) | 關斷延遲時間 | 77 | |||
| tf | 開啟下降時間 | 21 |
