UPS電源用 200VNMOS管 18N20 TO-252 貼片MOS管廠家
200VNMOS管 18N20的產(chan) 品特點：
VDS=200V
ID=18A
RDS(ON)＜150mΩ@VGS=10V
封裝：TO-252
200VNMOS管 18N20的應用領域：
UPS 不間斷電源
PFC 功率因素校正
200VNMOS管 18N20的極限值：
(如無特殊說明，TC=25℃)
漏極-源極電壓 VDS：200V
柵極-源極電壓 VGS：±20V
漏極電流-連續 ID：18A
漏極電流-脈衝(chong) IDM：72A
單脈衝(chong) 雪崩能量 EAS：340mJ
總耗散功率 PD：104W
存儲(chu) 溫度 TSTG：-55~+150℃
工作結溫 TJ：-55~+150℃
結到管殼的熱阻 RθJC：1.2℃/W
結到環境的熱阻 RθJA：62.5℃/W
200VNMOS管 18N20的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 200 | 220 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=9A | 120 | 150 | mΩ | |
| VGS(th) | 柵極開啟電壓 | 1 | 1.6 | 3 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 41 | nC | ||
| Qgs | 柵源電荷密度 | 5.5 | |||
| Qgd | 柵漏電荷密度 | 19.5 | |||
| Ciss | 輸入電容 | 1318 | pF | ||
| Coss | 輸出電容 | 180 | |||
| Crss | 反向傳輸電容 | 75 | |||
| td(on) | 開啟延遲時間 | 24 | ns | ||
| tr | 開啟上升時間 | 45 | |||
| td(off) | 關斷延遲時間 | 101 | |||
| tf | 開啟下降時間 | 95 |

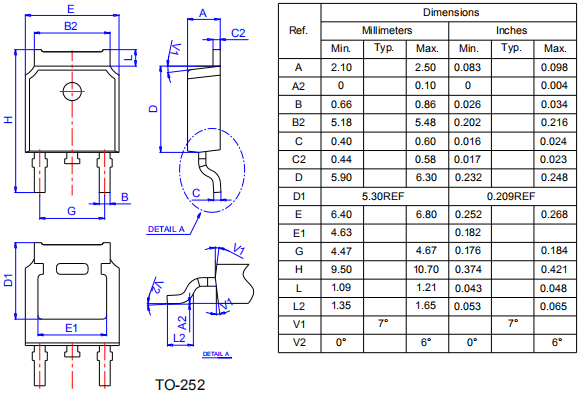

200VNMOS管 18N20的封裝外形尺寸圖：
