國產(chan) 替換100V N溝道MOS管 60N10 SOP8 MOS管選型 電源管理用

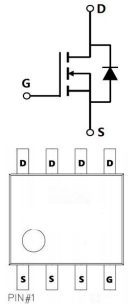

N溝道MOS管 60N10的引腳圖：
N溝道MOS管 60N10的用途：
消費電子電源
馬達控製
同步整流
同步整流應用程序
N溝道MOS管 60N10的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 100 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續(TA=25℃) | 60 | A |
| IDM | 漏極電流-脈衝 | 20 | |
| PD | 總耗散功率 | 3.1 | W |
| EAS | 單脈衝雪崩能量 | 12 | mJ |
| RθJA | 結到環境的熱阻 | 75 | ℃/W |
| RθJC | 結到管殼的熱阻 | 24 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
N溝道MOS管 60N10的電特性：
(如無特殊說明，TA=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 100 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=11.5A | 8 | 12 | mΩ | |
| 靜態漏源導通電阻 VGS=4.5V,ID=9.5A | 12 | 15.5 | |||
| VGS(th) | 柵極開啟電壓 | 1.2 | 2.5 | V | |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 35 | nC | ||
| Qgs | 柵源電荷密度 | 16 | |||
| Qgd | 柵漏電荷密度 | 8 | |||
| Ciss | 輸入電容 | 2550 | pF | ||
| Coss | 輸出電容 | 305 | |||
| Crss | 反向傳輸電容 | 12 | |||
| td(on) | 開啟延遲時間 | 9 | ns | ||
| tr | 開啟上升時間 | 4.5 | |||
| td(off) | 關斷延遲時間 | 35 | |||
| tf | 開啟下降時間 | 5.5 |
