60N10 TO-263 國產(chan) 中低壓MOS管 電源用場效應管 60ANMOS
電源用場效應管 60N10的應用領域：
消費電子電源
馬達控製
同步整流
同步整流應用程序
電源用場效應管 60N10的極限值：
(如無特殊說明，TJ=25℃)
漏極-源極電壓 VDS：100V
柵極-源極電壓 VGS：±20V
漏極電流-連續 ID：60A
漏極電流-脈衝(chong) IDM：180A
單脈衝(chong) 雪崩能量 EAS：183.8mJ
總耗散功率 PD：107W
存儲(chu) 溫度 TSTG：-55~150℃
工作溫度 TJ：-55~150℃
結到環境的熱阻 RθJA：62℃/W
結到管殼的熱阻 RθJC：1.17℃/W
電源用場效應管 60N10的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 100 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=20A | 9 | 10 | mΩ | |
| 靜態漏源導通電阻 VGS=4.5V,ID=12A | 12 | 14 | |||
| VGS(th) | 柵極開啟電壓 | 1.5 | 2.5 | V | |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 28.9 | nC | ||
| Qgs | 柵源電荷密度 | 6 | |||
| Qgd | 柵漏電荷密度 | 6.8 | |||
| Ciss | 輸入電容 | 1998.1 | pF | ||
| Coss | 輸出電容 | 321.7 | |||
| Crss | 反向傳輸電容 | 7.1 | |||
| td(on) | 開啟延遲時間 | 22.1 | ns | ||
| tr | 開啟上升時間 | 5.2 | |||
| td(off) | 關斷延遲時間 | 44 | |||
| tf | 開啟下降時間 | 8.4 |

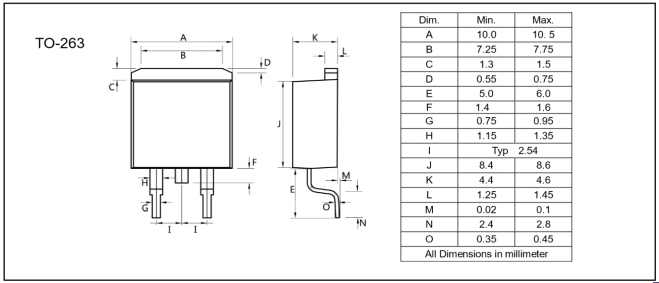

電源用場效應管 60N10的封裝外形尺寸圖：
