低內(nei) 阻NMOSFET 60N10 DFN5X6-8L 大功率MOS管 國產(chan) MOS管廠家
大功率MOS管 60N10的產(chan) 品特點：
低內(nei) 阻
極低的開關(guan) 損耗
封裝：DFN5X6-8L
大功率MOS管 60N10的產(chan) 品應用領域：
消費電子電源
馬達控製
同步整流

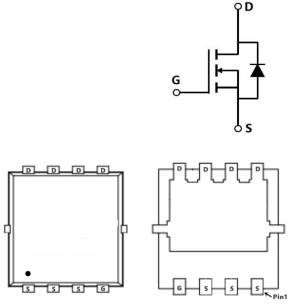

大功率MOS管 60N10的引腳圖：
大功率MOS管 60N10的極限值：
(如無特殊說明，TC=25℃)
漏極-源極電壓 VDS：100V
柵極-源極電壓 VGS：±20V
漏極電流-連續 ID：60A
漏極電流-脈衝(chong) IDM：210A
單脈衝(chong) 雪崩能量 EAS：100mJ
總耗散功率 PD：125W
存儲(chu) 溫度 TSTG：-55~150℃
工作溫度 TJ：-55~150℃
結到環境的熱阻 RθJA：62℃/W
結到管殼的熱阻 RθJC：1℃/W
大功率MOS管 60N10的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 100 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=10A | 8.5 | 10 | mΩ | |
| 靜態漏源導通電阻 VGS=4.5V,ID=10A | 9.5 | 12 | |||
| VGS(th) | 柵極開啟電壓 | 1 | 2.5 | V | |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 49.9 | nC | ||
| Qgs | 柵源電荷密度 | 6.5 | |||
| Qgd | 柵漏電荷密度 | 12.4 | |||
| Ciss | 輸入電容 | 2604 | pF | ||
| Coss | 輸出電容 | 361.2 | |||
| Crss | 反向傳輸電容 | 6.5 | |||
| td(on) | 開啟延遲時間 | 20.6 | ns | ||
| tr | 開啟上升時間 | 5 | |||
| td(off) | 關斷延遲時間 | 51.8 | |||
| tf | 開啟下降時間 | 9 |
