LED照明用MOS 12N10 TO-251 100V/12A 國產(chan) 低壓MOS 場效應管主要參數

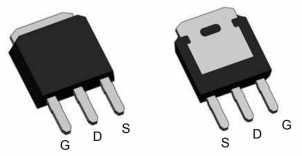

LED照明用MOS 12N10的管教排列：
LED照明用MOS 12N10的用途：
LED照明
負載開關(guan)
LED照明用MOS 12N10的極限參數：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 100 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續(TC=25℃) | 12 | A |
| IDM | 漏極電流-脈衝(TC=25℃) | 24 | |
| PD | 總耗散功率(TC=25℃) | 17 | W |
| EAS | 單脈衝雪崩能量 | 1.2 | mJ |
| RθJA | 結到環境的熱阻 | 62 | ℃/W |
| RθJC | 結到管殼的熱阻 | 7.4 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
LED照明用MOS 12N10的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 100 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=5A | 110 | 140 | mΩ | |
| 靜態漏源導通電阻 VGS=4.5V,ID=3A | 160 | 180 | |||
| VGS(th) | 柵極開啟電壓 | 1.2 | 1.5 | 2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 4.3 | nC | ||
| Qgs | 柵源電荷密度 | 1.5 | |||
| Qgd | 柵漏電荷密度 | 1.1 | |||
| Ciss | 輸入電容 | 206.1 | pF | ||
| Coss | 輸出電容 | 28.9 | |||
| Crss | 反向傳輸電容 | 1.4 | |||
| td(on) | 開啟延遲時間 | 14.7 | ns | ||
| tr | 開啟上升時間 | 3.5 | |||
| td(off) | 關斷延遲時間 | 20.9 | |||
| tf | 開啟下降時間 | 2.7 |
