60V P型MOSFET 3P06 SOT-23 鋰電池場效應管 大芯片 MOS管絲(si) 印

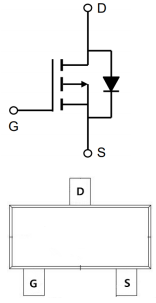

P型MOSFET 3P06的引腳配置圖：
P型MOSFET 3P06的特點：
VDS=-60V
ID=-3A
RDS(ON)＜180mΩ@VGS=-10V
封裝：SOT-23
P型MOSFET 3P06的極限參數：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -60 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續(TA=25℃) | -3.3 | A |
| 漏極電流-連續(TA=70℃) | -1.4 | ||
| IDM | 漏極電流-脈衝 | -7 | |
| PD | 總耗散功率 TA=25℃ | 1 | W |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 | |
| RθJC | 結到管殼的熱阻 | 80 | ℃/W |
| RθJA | 結到環境的熱阻 | 125 |
P型MOSFET 3P06的電特性：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -60 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-1.5A | 130 | 185 | mΩ | |
| 靜態漏源導通電阻 VGS=-4.5V,ID=-1A | 158 | 200 | |||
| VGS(th) | 柵極開啟電壓 | -1 | -2.5 | V | |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 4.6 | nC | ||
| Qgs | 柵源電荷密度 | 1.4 | |||
| Qgd | 柵漏電荷密度 | 1.62 | |||
| Ciss | 輸入電容 | 531 | pF | ||
| Coss | 輸出電容 | 59 | |||
| Crss | 反向傳輸電容 | 38 | |||
| td(on) | 開啟延遲時間 | 17.4 | ns | ||
| tr | 開啟上升時間 | 5.4 | |||
| td(off) | 關斷延遲時間 | 37.2 | |||
| tf | 開啟下降時間 | 2.4 |
