國產(chan) 替代 手機快充MOS管 常用60V場效應管 80N06 PDN5X6-8L

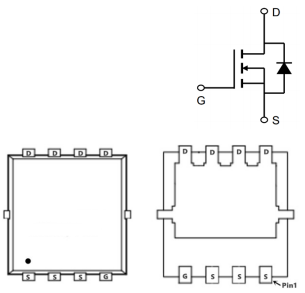

手機快充MOS管 80N06的引腳圖：
手機快充MOS管 80N06的用途：
電池保護
負載開關(guan)
UPS不間斷電源
手機快充MOS管 80N06的極限參數：
(如無特殊說明，TJ=25℃)
漏極-源極電壓 VDS：60V
柵極-源極電壓 VGS：±20V
漏極電流-連續 ID：80A
漏極電流-脈衝(chong) IDM：210A
單脈衝(chong) 雪崩能量 EAS：66mJ
總耗散功率 PD：87W
結到環境的熱阻 RθJA：62℃/W
結到管殼的熱阻 RθJC：1.44℃/W
存儲(chu) 溫度 TSTG：-55~150℃
工作結溫 TJ：-55~150℃
手機快充MOS管 80N06的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 60 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=20A | 4.7 | 6 | mΩ | |
| 靜態漏源導通電阻 VGS=4.5V,ID=10A | 6.4 | 10 | |||
| VGS(th) | 柵極開啟電壓 | 1 | 2.5 | V | |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| IDSS | 零柵壓漏極電流 | 1 | μA | ||
| Qg | 柵極電荷 | 30 | nC | ||
| Qgs | 柵源電荷密度 | 5.8 | |||
| Qgd | 柵漏電荷密度 | 6.1 | |||
| Ciss | 輸入電容 | 2136 | pF | ||
| Coss | 輸出電容 | 331.5 | |||
| Crss | 反向傳輸電容 | 10.6 | |||
| td(on) | 開啟延遲時間 | 22.9 | ns | ||
| tr | 開啟上升時間 | 6.5 | |||
| td(off) | 關斷延遲時間 | 45.7 | |||
| tf | 開啟下降時間 | 20.4 |
