60V/20A 低壓MOS管 20N06 TO-252 UPS用MOS 增強型NMOS
低壓MOS管 20N06的產(chan) 品特點：
VDS=60V
ID=28A
RDS(ON)＜36mΩ@VGS=10V
封裝：TO-252
低壓MOS管 20N06的極限參數：
(如無特殊說明，TJ=25℃)
漏極-源極電壓 VDS：60V
柵極-源極電壓 VGS：±20V
漏極電流-連續 ID：28A
漏極電流-脈衝(chong) IDM：74A
單脈衝(chong) 雪崩能量 EAS：22mJ
雪崩電流 IAS：13A
總耗散功率 PD：31.3W
結到環境的熱阻 RθJA：62℃/W
結到管殼的熱阻 RθJC：4℃/W
存儲(chu) 溫度 TSTG：-55~175℃
工作結溫 TJ：-55~175℃
低壓MOS管 20N06的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 60 | 65 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=15A | 28 | 36 | mΩ | |
| 靜態漏源導通電阻 VGS=4.5V,ID=7A | 38 | 45 | |||
| VGS(th) | 柵極開啟電壓 | 1.2 | 1.6 | 2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 19 | nC | ||
| Qgs | 柵源電荷密度 | 2.5 | |||
| Qgd | 柵漏電荷密度 | 5 | |||
| Ciss | 輸入電容 | 1027 | pF | ||
| Coss | 輸出電容 | 65 | |||
| Crss | 反向傳輸電容 | 46 | |||
| td(on) | 開啟延遲時間 | 2.8 | ns | ||
| tr | 開啟上升時間 | 16.6 | |||
| td(off) | 關斷延遲時間 | 21.2 | |||
| tf | 開啟下降時間 | 5.6 |

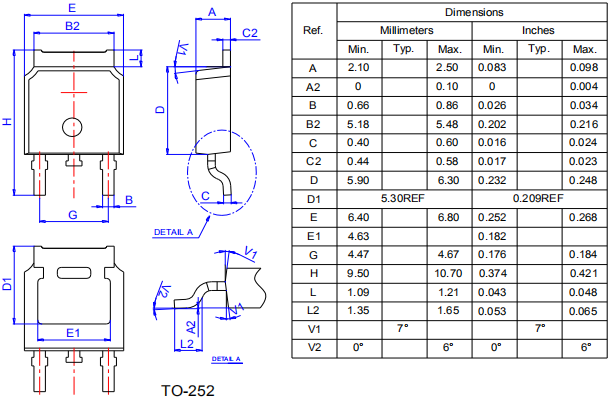

低壓MOS管 20N06的封裝外形尺寸圖：
