電池保護MOS管 15N06 低內(nei) 阻MOS SOP-8 60V/15A 18mΩ N型MOSFET
N型MOSFET 15N06的應用領域：
電池保護
負載開關(guan)
UPS不間斷電源
N型MOSFET 15N06的極限參數：
(如無特殊說明，TC=25℃)
漏極-源極電壓 VDS：60V
柵極-源極電壓 VGS：±20V
漏極電流-連續 ID：15A
漏極電流-脈衝(chong) IDM：32A
單脈衝(chong) 雪崩能量 EAS：39mJ
雪崩電流 IAS：28A
總耗散功率 PD：1.5W
結到環境的熱阻 RθJA：85℃/W
結到管殼的熱阻 RθJC：25℃/W
存儲(chu) 溫度 TSTG：-55~150℃
工作結溫 TJ：-55~150℃
N型MOSFET 15N06的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 60 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=6A | 15 | 18 | mΩ | |
| 靜態漏源導通電阻 VGS=4.5V,ID=4A | 18 | 20 | |||
| VGS(th) | 柵極開啟電壓 | 1.2 | 2.5 | V | |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 18.8 | nC | ||
| Qgs | 柵源電荷密度 | 7.7 | |||
| Qgd | 柵漏電荷密度 | 6.2 | |||
| Ciss | 輸入電容 | 2423 | pF | ||
| Coss | 輸出電容 | 145 | |||
| Crss | 反向傳輸電容 | 97 | |||
| td(on) | 開啟延遲時間 | 7.6 | ns | ||
| tr | 開啟上升時間 | 8.6 | |||
| td(off) | 關斷延遲時間 | 47 | |||
| tf | 開啟下降時間 | 4 |

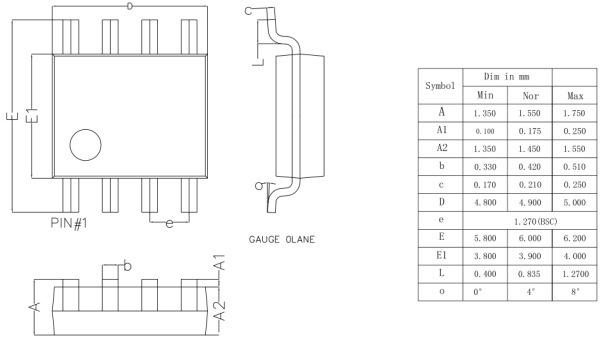

N型MOSFET 15N06的封裝外形尺寸圖：
