低壓貼片MOS 10N06 SOP8 場效應管應用領域 照明用MOS管 國產(chan) 大芯
低壓貼片MOS 10N06的特點：
VDS=60V
ID=10A
RDS(ON)＜30mΩ@VGS=10V
封裝：SOP-8
低壓貼片MOS 10N06的用途：
電池保護
負載開關(guan)
UPS不間斷電源
低壓貼片MOS 10N06的極限參數：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 60 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 TA=25℃ | 10 | A |
| 漏極電流-連續 TA=70℃ | 3.8 | ||
| IDM | 漏極電流-脈衝 | 20 | |
| PD | 總耗散功率 TA=25℃ | 1.5 | W |
| RθJA | 結到環境的熱阻 | 85 | ℃/W |
| RθJC | 結到管殼的熱阻 | 36 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
低壓貼片MOS 10N06的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 60 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=4A | 28 | 30 | mΩ | |
| 靜態漏源導通電阻 VGS=4.5V,ID=2A | 32 | 38 | |||
| VGS(th) | 柵極開啟電壓 | 1.2 | 2.5 | V | |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 12.6 | nC | ||
| Qgs | 柵源電荷密度 | 3.2 | |||
| Qgd | 柵漏電荷密度 | 6.3 | |||
| Ciss | 輸入電容 | 1378 | pF | ||
| Coss | 輸出電容 | 86 | |||
| Crss | 反向傳輸電容 | 64 | |||
| td(on) | 開啟延遲時間 | 8 | ns | ||
| tr | 開啟上升時間 | 14.2 | |||
| td(off) | 關斷延遲時間 | 24.4 | |||
| tf | 開啟下降時間 | 4.6 |

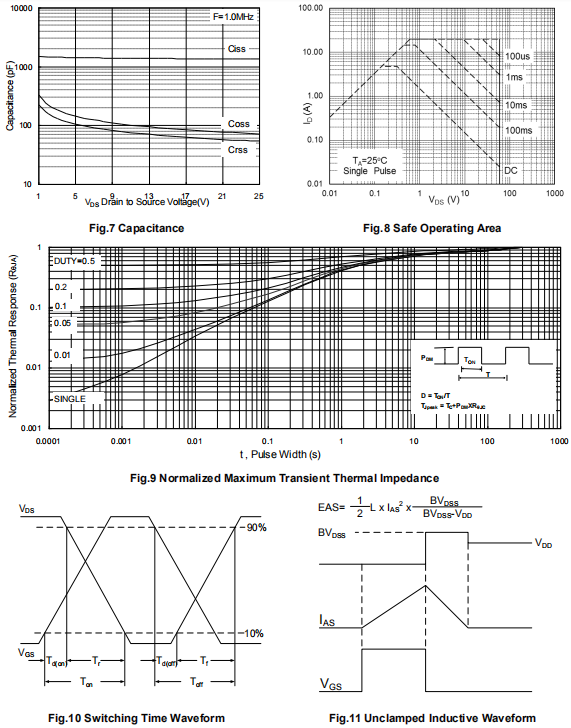

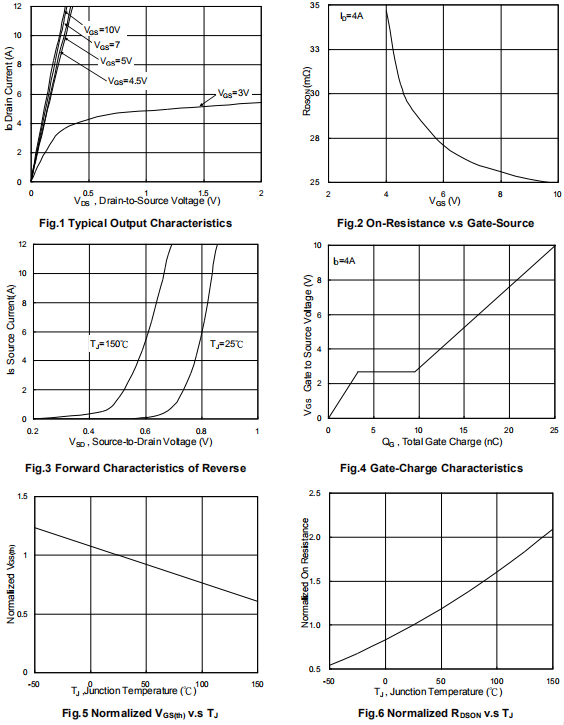

低壓貼片MOS 10N06的參數特性曲線圖：
