60VMOS選型 2N7002 SOT-23 負載開關(guan) 用 國產(chan) 低壓MOS
60VMOS選型 2N7002的管腳圖：
60VMOS選型 2N7002的用途：
電池保護
負載開關(guan)
UPS不間斷電源
60VMOS選型 2N7002的極限參數：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 60 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 TA=25℃ | 0.3 | A |
| 漏極電流-連續 TA=100℃ | 0.19 | ||
| IDM | 漏極電流-脈衝 | 0.8 | |
| PD | 總耗散功率 | 0.35 | W |
| RθJA | 結到環境的熱阻 | 350 | ℃/W |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
60VMOS選型 2N7002的電特性：
(如無特殊說明，TA=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 60 | 68 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=5V,ID=0.4A | 1.3 | 3 | Ω | |
| 靜態漏源導通電阻 VGS=10V,ID=0.5A | 1 | 2 | |||
| VGS(th) | 柵極開啟電壓 | 0.7 | 1.2 | 1.9 | V |
| IGSS | 柵極漏電流 VGS=±10V,VDS=0V | ±100 | ±500 | nA | |
柵極漏電流 VGS=±20V,VDS=0V | ±4 | ±10 | uA | ||
| Qg | 柵極電荷 | 1.7 | 3 | nC | |
| Ciss | 輸入電容 | 21 | 50 | pF | |
| Coss | 輸出電容 | 11 | 25 | ||
| Crss | 反向傳輸電容 | 4.2 | 5 | ||
| td(on) | 開啟延遲時間 | 10 | ns | ||
| tr | 開啟上升時間 | 50 | |||
| td(off) | 關斷延遲時間 | 17 | |||
| tf | 開啟下降時間 | 10 |

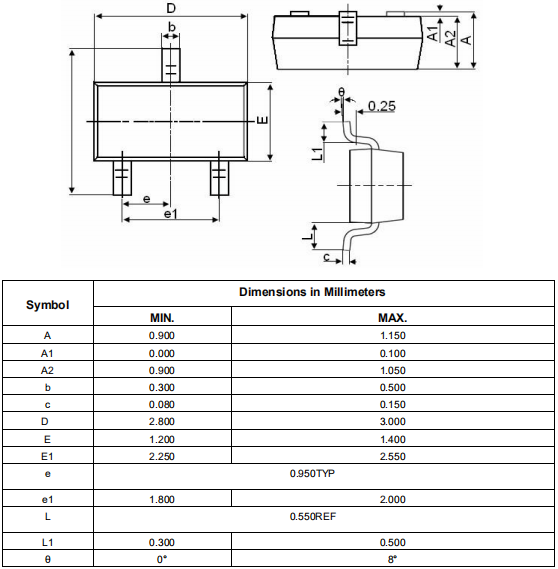

60VMOS選型 2N7002的封裝外形尺寸圖：
