-40V/-30A 低內(nei) 阻P型MOS 30P04 PDFN5X6-8L 場效應管的應用 MOS選型

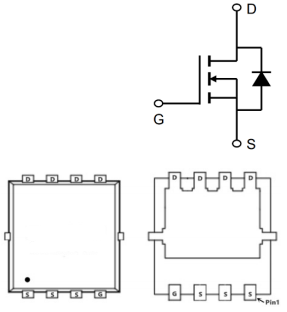

低內(nei) 阻P型MOS 30P04的引腳配置圖：

低內(nei) 阻P型MOS 30P04的用途：

• 電池電流

• 負載開關(guan)

• UPS不間斷電源


低內(nei) 阻P型MOS 30P04的極限參數：

(如無特殊說明，T_C=25℃)

• 漏極-源極電壓 V_DS：-40V

• 柵極-源極電壓 V_GS：±20V

• 漏極電流-連續 I_D：-30A

• 漏極電流-脈衝(chong) I_DM：-105A

• 單脈衝(chong) 雪崩能量 E_AS：146mJ

• 雪崩電流 I_AS：-54A

• 總耗散功率 P_D：52.1W

• 結到環境的熱阻 R_θJA：62℃/W

• 結到管殼的熱阻 R_θJC：2.4℃/W

• 存儲(chu) 溫度 T_STG：-55~150℃

• 工作結溫 T_J：-55~150℃

低內(nei) 阻P型MOS 30P04的電特性：

(如無特殊說明，T_J=25℃)
