國產(chan) 40V/120A 電池保護MOS 120N04 TO-263 國產(chan) MOS管價(jia) 格 N型場效應管
電池保護MOS 120N04的應用：
電池保護
負載開關(guan)
UPS不間斷電源
電池保護MOS 120N04的極限參數：
(如無特殊說明，TC=25℃)
漏極-源極電壓 VDS：40V
柵極-源極電壓 VGS：±20V
漏極電流-連續 ID：120A
漏極電流-脈衝(chong) IDM：600A
單脈衝(chong) 雪崩能量 EAS：272mJ
雪崩電流 IAS：33A
總耗散功率 PD：180W
存儲(chu) 溫度 TSTG：-55~150℃
工作結溫 TJ：-55~150℃
結到管殼的熱阻 RθJA：50℃/W
結到環境的熱阻 RθJC：0.7℃/W
電池保護MOS 120N04的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 40 | 44 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=30A | 3 | 4 | mΩ | |
| VGS(th) | 柵極開啟電壓 | 2 | 2.8 | 4 | V |
| IDSS | 零柵壓漏極電流 | 1 | μA | ||
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 80 | nC | ||
| Qgs | 柵源電荷密度 | 17 | |||
| Qgd | 柵漏電荷密度 | 21 | |||
| Ciss | 輸入電容 | 4900 | pF | ||
| Coss | 輸出電容 | 528 | |||
| Crss | 反向傳輸電容 | 317 | |||
| td(on) | 開啟延遲時間 | 21 | ns | ||
| tr | 開啟上升時間 | 32 | |||
| td(off) | 關斷延遲時間 | 71 | |||
| tf | 開啟下降時間 | 40 |

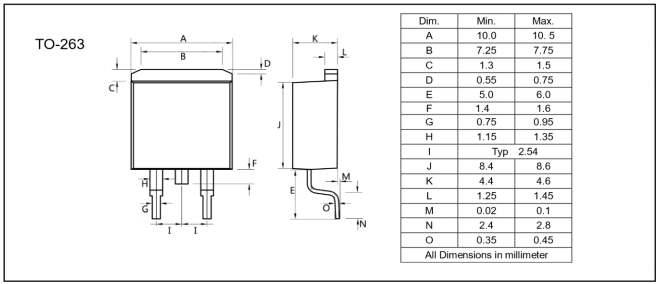

電池保護MOS 120N04的封裝外形尺寸圖：
