30VN型MOSFET 3404 SOT-23 低壓場效應管 MOS管3404的絲(si) 印
30VN型MOSFET 3404的引腳圖：
30VN型MOSFET 3404的用途：
鋰電池保護
手機快充
30VN型MOSFET 3404的極限參數：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 30 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續(TA=25℃) | 5.8 | A |
| 漏極電流-連續(TA=75℃) | 2.6 | ||
| IDM | 漏極電流-脈衝 | 16 | |
| PD | 總耗散功率 | 1 | W |
| RθJA | 結到環境的熱阻 | 125 | ℃/W |
| TJ,TSTG | 工作結溫和存儲溫度 | -55~+150 | ℃ |
30VN型MOSFET 3404的電特性：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 30 | 32 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=4A | 29 | 38 | mΩ | |
靜態漏源導通電阻 VGS=4.5V,ID=3A | 45 | 65 | |||
| VGS(th) | 柵極開啟電壓 | 1.2 | 1.5 | 2.5 | V |
| IDSS | 零柵壓漏極電流 VDS=30V,VGS=0V | 1 | μA | ||
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 3 | nC | ||
| Qgs | 柵源電荷密度 | 0.5 | |||
| Qgd | 柵漏電荷密度 | 0.8 | |||
| Ciss | 輸入電容 | 233 | pF | ||
| Coss | 輸出電容 | 44 | |||
| Crss | 反向傳輸電容 | 33 | |||
| td(on) | 開啟延遲時間 | 4 | ns | ||
| tr | 開啟上升時間 | 2.1 | |||
| td(off) | 關斷延遲時間 | 15 | |||
| tf | 開啟下降時間 | 3.2 |

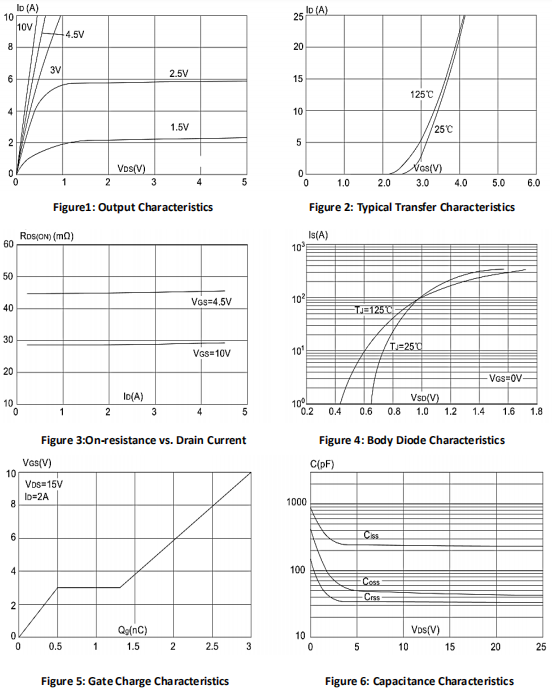

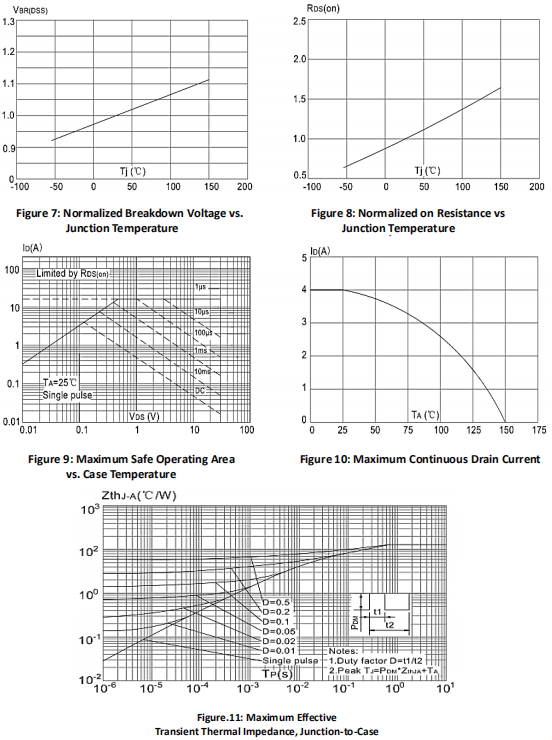

30VN型MOSFET 3404的參數特性曲線圖：

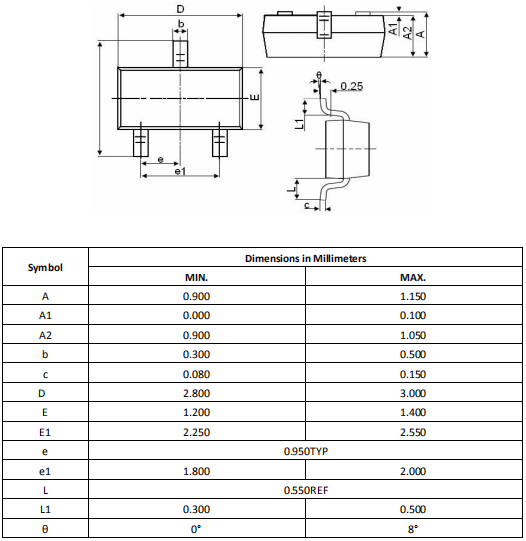

30VN型MOSFET 3404的封裝外形尺寸圖：
