40V/85A 6.5mΩ低壓MOS管 85N04 PDFN5X6-8L UPS電源用MOS
UPS電源用MOS 85N04的引腳圖：
UPS電源用MOS 85N04的用途：
電池保護
負載開關(guan)
UPS不間斷電源
UPS電源用MOS 85N04的極限參數：
(如無特殊說明，TC=25℃)
漏極-源極電壓 VDS：40V
柵極-源極電壓 VGS：±20V
漏極電流-連續 ID：85A
漏極電流-脈衝(chong) IDM：150A
單脈衝(chong) 雪崩能量 EAS：110.5mJ
雪崩電流 IAS：47A
總耗散功率 PD：52.1W
存儲(chu) 溫度 TSTG：-55~150℃
工作結溫 TJ：-55~150℃
結到環境的熱阻 RθJA：62℃/W
結到管殼的熱阻 RθJC：2.4℃/W
UPS電源用MOS 85N04的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 40 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=10A | 4.5 | 6.5 | mΩ | |
靜態漏源導通電阻 VGS=4.5V,ID=5A | 6.4 | 8.5 | |||
| VGS(th) | 柵極開啟電壓 | 1 | 2.5 | V | |
| IDSS | 零柵壓漏極電流 VDS=32V,VGS=0V,TJ=25℃ | 1 | uA | ||
零柵壓漏極電流 VDS=32V,VGS=0V,TJ=55℃ | 5 | ||||
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 20 | nC | ||
| Qgs | 柵源電荷密度 | 5.8 | |||
| Qgd | 柵漏電荷密度 | 9.5 | |||
| Ciss | 輸入電容 | 2354 | pF | ||
| Coss | 輸出電容 | 215 | |||
| Crss | 反向傳輸電容 | 175 | |||
| td(on) | 開啟延遲時間 | 15.2 | ns | ||
| tr | 開啟上升時間 | 8.8 | |||
| td(off) | 關斷延遲時間 | 74 | |||
| tf | 開啟下降時間 | 7 |

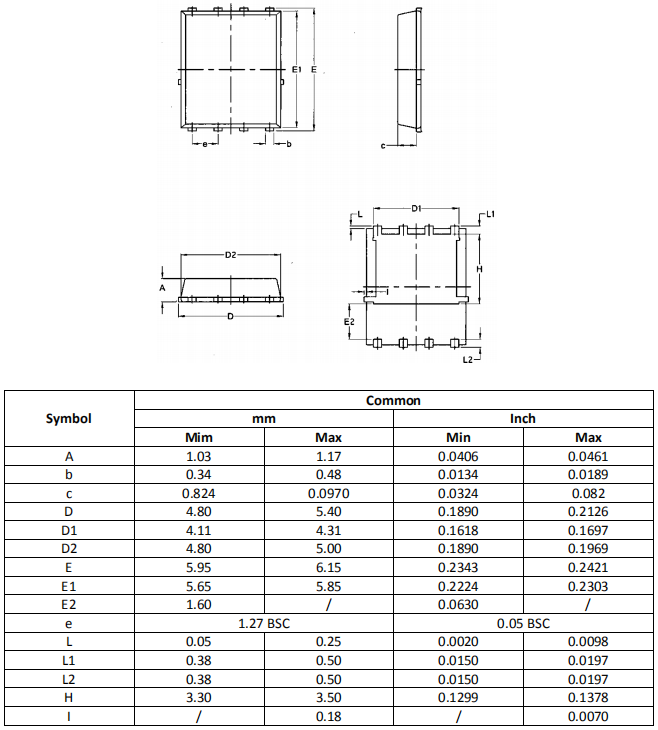

UPS電源用MOS 85N04的封裝外形尺寸圖：
