鋰電池用MOS管 MOSFET替換 40V/70A 7mΩ場效應管 70N04 PDFN5X6-8L
鋰電池用MOS管 70N04的特點：
VDS=40V
ID=70A
RDS(ON)＜7mΩ@VGS=10V
封裝：PDFN5X6-8L

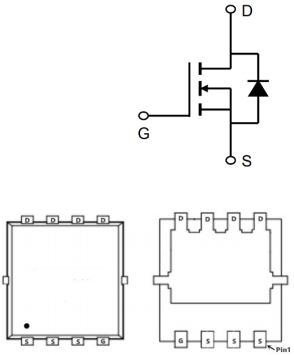

鋰電池用MOS管 70N04的管腳圖：
鋰電池用MOS管 70N04的極限參數：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 40 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 | 70 | A |
| IDM | 漏極電流-脈衝 | 240 | |
| EAS | 單脈衝雪崩能量 | 81 | mJ |
| IAS | 雪崩電流 | 20 | A |
| PD | 總耗散功率 | 46 | W |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 | |
| RθJC | 結到管殼的熱阻 | 2.7 | ℃/W |
| RθJA | 結到環境的熱阻 | 65 |
鋰電池用MOS管 70N04的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 40 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=30A | 5.5 | 7 | mΩ | |
靜態漏源導通電阻 VGS=4.5V,ID=20A | 9 | 12 | |||
| VGS(th) | 柵極開啟電壓 | 1 | 1.7 | 2.5 | V |
| IDSS | 零柵壓漏極電流 VDS=40V,VGS=0V | 1 | μA | ||
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 37 | nC | ||
| Qgs | 柵源電荷密度 | 6 | |||
| Qgd | 柵漏電荷密度 | 7 | |||
| Ciss | 輸入電容 | 2400 | pF | ||
| Coss | 輸出電容 | 192 | |||
| Crss | 反向傳輸電容 | 165 | |||
| td(on) | 開啟延遲時間 | 12 | ns | ||
| tr | 開啟上升時間 | 12 | |||
| td(off) | 關斷延遲時間 | 38 | |||
| tf | 開啟下降時間 | 9 |

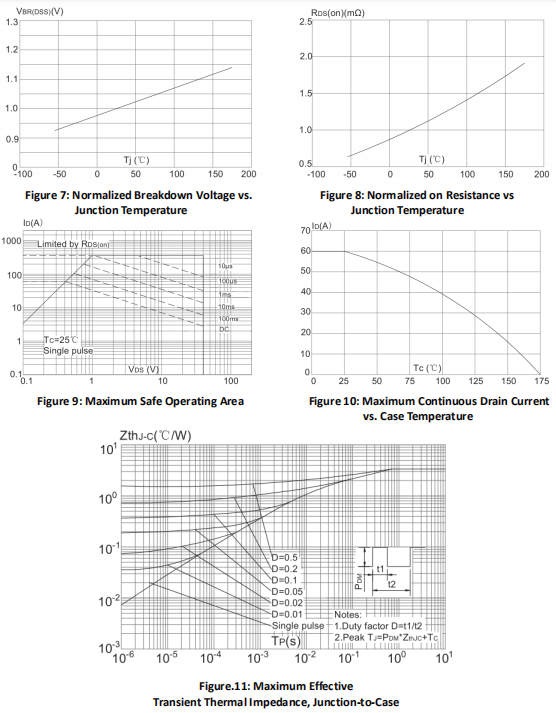

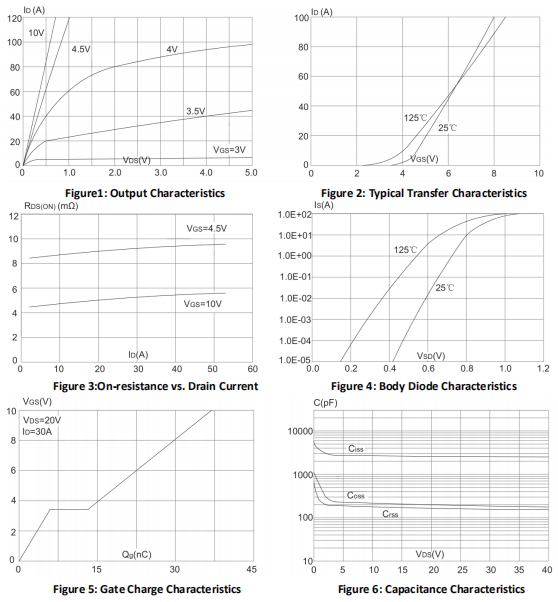

鋰電池用MOS管 70N04的參數特性曲線圖：
