-30VP溝道MOS管 9435A SOP-8 UPS電源用MOS 國產(chan) 大功率

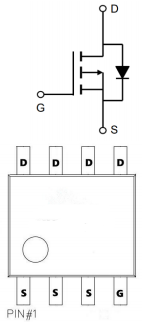

UPS電源用MOS 9435A的引腳配置圖：
UPS電源用MOS 9435A的特點：
VDS=-30V
ID=-6A
RDS(ON)＜55mΩ@VGS=-10V
封裝：SOP-8
UPS電源用MOS 9435A的用途：
電池保護
負載開關(guan)
不間斷電源
UPS電源用MOS 9435A的極限參數：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -30 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 TC=25℃ | -6 | A |
| 漏極電流-連續 TC=100℃ | -3.3 | ||
| IDM | 漏極電流-脈衝 | -20.4 | |
| PD | 總耗散功率 TA=25℃ | 2.15 | W |
| RθJA | 結到環境的熱阻 | 58 | ℃/W |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
UPS電源用MOS 9435A的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -30 | -33 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-5A | 43 | 55 | mΩ | |
靜態漏源導通電阻 VGS=-4.5V,ID=-4A | 65 | 90 | |||
| VGS(th) | 柵極開啟電壓 | -1 | -1.6 | -2.5 | V |
| IDSS | 零柵壓漏極電流 | -1 | μA | ||
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 6.8 | nC | ||
| Qgs | 柵源電荷密度 | 1 | |||
| Qgd | 柵漏電荷密度 | 1.4 | |||
| Ciss | 輸入電容 | 596 | pF | ||
| Coss | 輸出電容 | 95 | |||
| Crss | 反向傳輸電容 | 68 | |||
| td(on) | 開啟延遲時間 | 14 | ns | ||
| tr | 開啟上升時間 | 61 | |||
| td(off) | 關斷延遲時間 | 19 | |||
| tf | 開啟下降時間 | 10 |

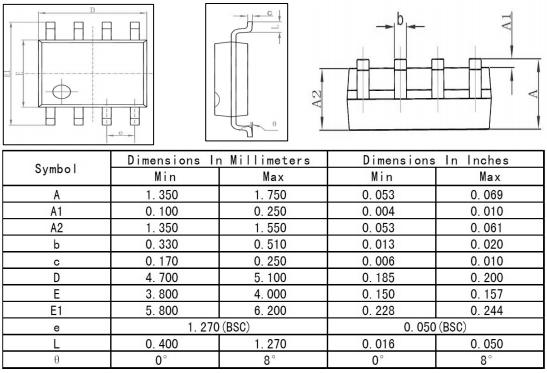

UPS電源用MOS 9435A的封裝外形尺寸圖：
