20A/200V肖特基管 MBRF20200CTG TO-220F 肖特基勢壘 二極管

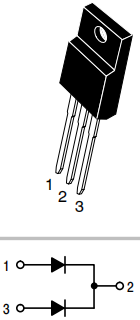

20A/200V肖特基管 MBRF20200CTG的引腳圖：
20A/200V肖特基管 MBRF20200CTG的特點：
低功耗，高效率
高電流能力，低正向壓降
焊錫溫度260℃/10S
封裝：TO-220F
20A/200V肖特基管 MBRF20200CTG的極限值和電特性：
| 參數 | 符號 | 數值 | 單位 |
| 峰值重複反向電壓 | VRRM | 200 | V |
| 均方根電壓 | VRMS | 140 | V |
| 平均整流正向電流 | IF(AV) | 20 | A |
| 峰值重複正向電流 | IFRM | 20 | A |
| 非重複峰值湧流電流 | IFSM | 150 | A |
| 峰值重複反向浪湧電流 | IRRM | 0.5 | A |
瞬時正向電壓(Max) IF=10A,TA=25℃ | VF | 0.85 | V |
瞬時正向電壓(Max) IF=10A,TA=125℃ | 0.75 | ||
瞬時正向電壓(Max) IF=20A,TA=25℃ | 0.95 | ||
瞬時正向電壓(Max) IF=20A,TA=125℃ | 0.85 | ||
瞬時反向電流(Max) TA=25℃ | IR | 0.0002 | mA |
瞬時反向電流(Max) TA=125℃ | 0.4 | ||
| 電壓變化率 | dV/dt | 10000 | V/us |
| 典型結電容 | Cj | 320 | pF |
| 結到管殼的熱阻 | RθJC | 2 | ℃/W |
| 工作溫度 | Tj | -65~+175 | ℃ |
| 存儲溫度 | Tstg | -65~+175 |

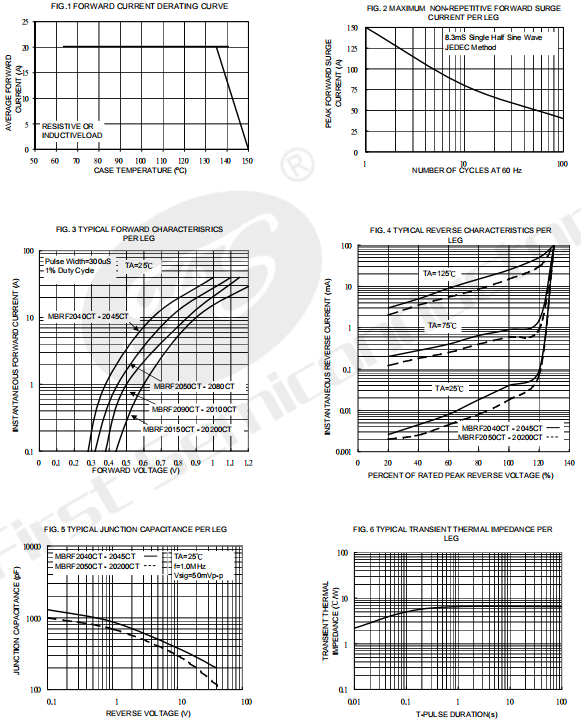

20A/200V肖特基管 MBRF20200CTG的參數特性曲線圖：
