肖特基二極管 MBRF20100CTG TO-220F 塑封肖特基勢壘 20A/100V
肖特基二極管 MBRF20100CTG的管腳圖：
肖特基二極管 MBRF20100CTG的特點：
低功耗，高效率
高電流能力，低正向壓降
焊錫溫度260℃/10S
封裝：TO-220F
肖特基二極管 MBRF20100CTG的極限值和電特性：
| 參數 | 符號 | 數值 | 單位 |
| 峰值重複反向電壓 | VRRM | 100 | V |
| 均方根電壓 | VRMS | 70 | V |
| 平均整流正向電流 | IF(AV) | 20 | A |
| 峰值重複正向電流 | IFRM | 20 | A |
| 非重複峰值湧流電流 | IFSM | 300 | A |
| 峰值重複反向浪湧電流 | IRRM | 0.5 | A |
瞬時正向電壓(Max) IF=10A,TA=25℃ | VF | 0.85 | V |
瞬時正向電壓(Max) IF=10A,TA=125℃ | 0.75 | ||
瞬時正向電壓(Max) IF=20A,TA=25℃ | 0.9 | ||
瞬時正向電壓(Max) IF=20A,TA=125℃ | 0.8 | ||
瞬時反向電流(Max) TA=25℃ | IR | 0.1 | mA |
瞬時反向電流(Max) TA=125℃ | 0.6 | ||
| 電壓變化率 | dV/dt | 10000 | V/us |
| 典型結電容 | Cj | 320 | pF |
| 結到管殼的熱阻 | RθJC | 2 | ℃/W |
| 工作溫度 | Tj | -65~+150 | ℃ |
| 存儲溫度 | Tstg | -65~+150 |

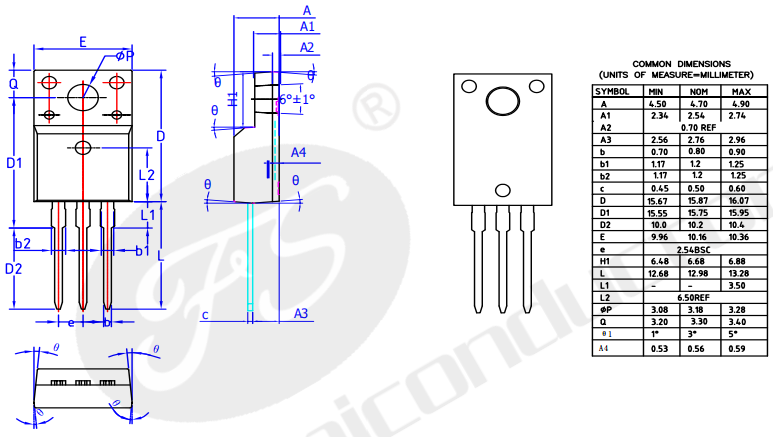

肖特基二極管 MBRF20100CTG的封裝外形尺寸圖：
