-30V/-14A P溝道MOS管 4409A SOP-8 UPS電源用MOS管 國產(chan) 足芯片
UPS電源用MOS管 4409A的管腳配置圖：
UPS電源用MOS管 4409A的用途：
電池保護
負載開關(guan)
不間斷電源
UPS電源用MOS管 4409A的極限參數：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -30 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 | -14 | A |
| IDM | 漏極電流-脈衝 | -56 | |
| EAS | 單脈衝雪崩能量 | 151 | mJ |
| IAS | 雪崩電流 | -55 | A |
| PD | 總耗散功率 | 1.5 | W |
| RθJA | 結到環境的熱阻 | 75 | ℃/W |
| RθJC | 結到管殼的熱阻 | 24 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
UPS電源用MOS管 4409A的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -30 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-12A | 8.7 | mΩ | ||
靜態漏源導通電阻 VGS=-4.5V,ID=-10A | 13.5 | ||||
| VGS(th) | 柵極開啟電壓 | -1.2 | -2.5 | V | |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 30 | nC | ||
| Qgs | 柵源電荷密度 | 10 | |||
| Qgd | 柵漏電荷密度 | 10.4 | |||
| Ciss | 輸入電容 | 3448 | pF | ||
| Coss | 輸出電容 | 508 | |||
| Crss | 反向傳輸電容 | 421 | |||
| td(on) | 開啟延遲時間 | 9.4 | ns | ||
| tr | 開啟上升時間 | 10.2 | |||
| td(off) | 關斷延遲時間 | 117 | |||
| tf | 開啟下降時間 | 24 |

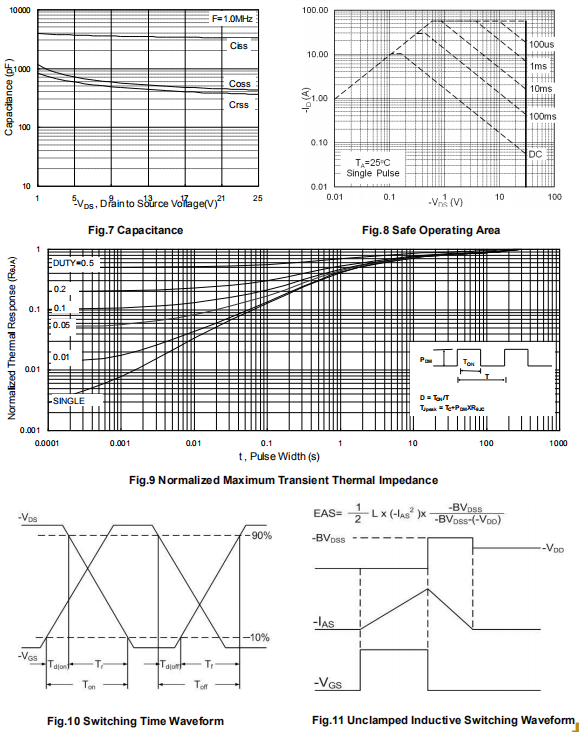

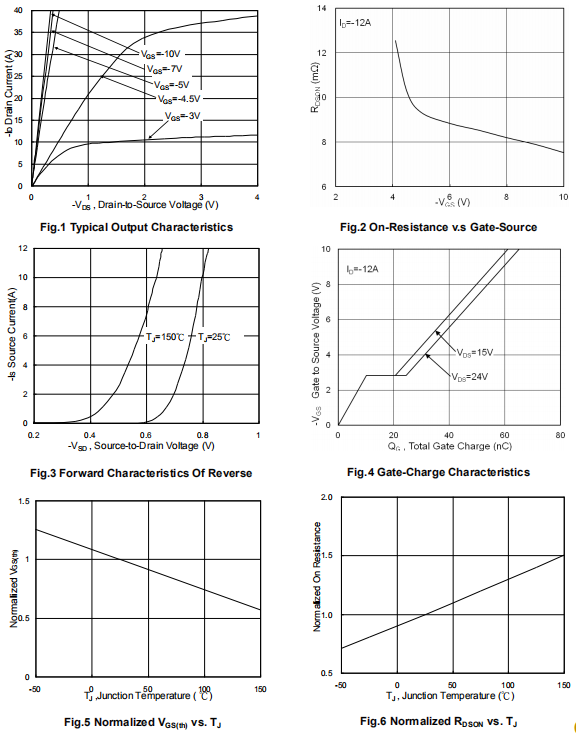

UPS電源用MOS管 4409A的參數特性曲線圖：
