MOSFET選型 3407 SOT-23-3L 小電流貼片MOS 鋰電池用MOS管
MOSFET選型 3407的特點：
VDS=-30V
ID=-4.2A
RDS(ON)＜52mΩ@VGS=10V
封裝：SOT-23-3L
MOSFET選型 3407的應用：
電池保護
負載開關(guan)
不間斷電源
MOSFET選型 3407的極限值：
(如無特殊說明，TA=25℃)
漏極-源極電壓 VDS：-30V
柵極-源極電壓 VGS：±20V
漏極電流-連續 ID：-4.3A
漏極電流-脈衝(chong) IDM：-20A
總耗散功率 PD：1.5W
結到環境的熱阻 RθJA：84℃/W
存儲(chu) 溫度 TSTG：-55~150℃
工作結溫 TJ：-55~150℃
MOSFET選型 3407的電特性：
(如無特殊說明，TA=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -30 | -33 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-4A | 40 | 52 | mΩ | |
靜態漏源導通電阻 VGS=-4.5V,ID=-3A | 48 | 90 | |||
| VGS(th) | 柵極開啟電壓 | -1.1 | -1.5 | -2.1 | V |
| IDSS | 零柵壓漏極電流 | -1 | μA | ||
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 14 | nC | ||
| Qgs | 柵源電荷密度 | 3.1 | |||
| Qgd | 柵漏電荷密度 | 3 | |||
| Ciss | 輸入電容 | 700 | pF | ||
| Coss | 輸出電容 | 120 | |||
| Crss | 反向傳輸電容 | 75 | |||
| td(on) | 開啟延遲時間 | 9 | ns | ||
| tr | 開啟上升時間 | 5 | |||
| td(off) | 關斷延遲時間 | 28 | |||
| tf | 開啟下降時間 | 13.5 |

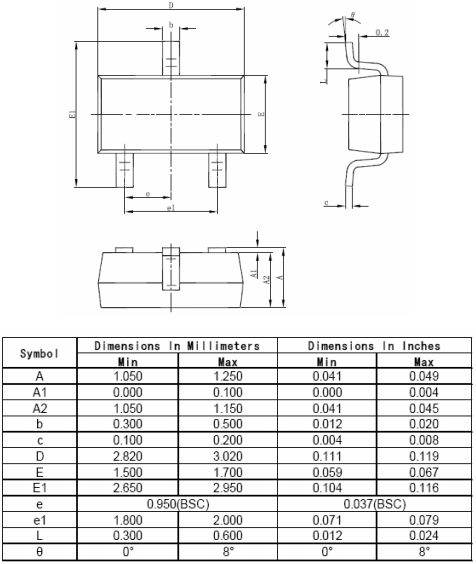

MOSFET選型 3407的封裝外形尺寸：
