UPS電源用MOS管 70P03 PDFN5X6-8L 30VP溝道MOS 場效應管絲(si) 印

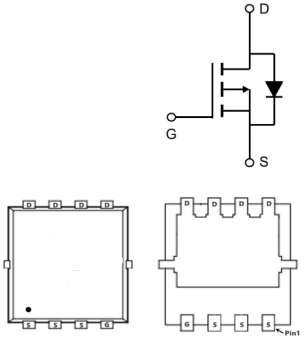

UPS電源用MOS管 70P03的管腳圖：
UPS電源用MOS管 70P03的應用：
電池保護
負載開關(guan)
不間斷電源
UPS電源用MOS管 70P03的極限參數：
(如無特殊說明，TC=25℃)
漏極-源極電壓 VDS：-30V
柵極-源極電壓 VGS：±20V
漏極電流-連續 ID：-70A
漏極電流-脈衝(chong) IDM：-200A
單脈衝(chong) 雪崩能量 EAS：80mJ
雪崩電流 IAS：-40A
總耗散功率 PD：90W
結到環境的熱阻 RθJA：20℃/W
結到管殼的熱阻 RθJC：1.6℃/W
存儲(chu) 溫度 TSTG：-55~175℃
工作結溫 TJ：-55~175℃
UPS電源用MOS管 70P03的電特性：
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -30 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-20A | 5.6 | 7.2 | mΩ | |
靜態漏源導通電阻 VGS=-4.5V,ID=-15A | 9.5 | 12 | |||
| VGS(th) | 柵極開啟電壓 | -1.2 | -2.5 | V | |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 60 | nC | ||
| Qgs | 柵源電荷密度 | 9 | |||
| Qgd | 柵漏電荷密度 | 15 | |||
| Ciss | 輸入電容 | 3450 | pF | ||
| Coss | 輸出電容 | 255 | |||
| Crss | 反向傳輸電容 | 140 | |||
| td(on) | 開啟延遲時間 | 17 | ns | ||
| tr | 開啟上升時間 | 40 | |||
| td(off) | 關斷延遲時間 | 55 | |||
| tf | 開啟下降時間 | 13 |

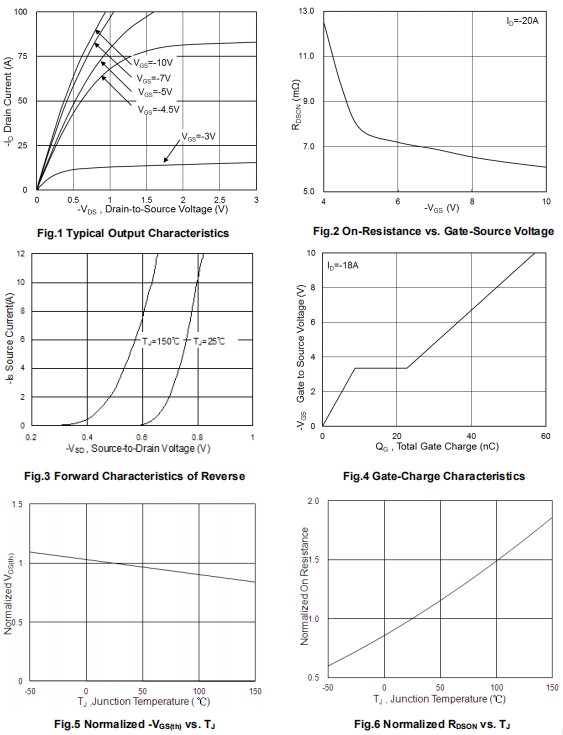

UPS電源用MOS管 70P03的特性：
