宇芯微 -30VPMOSFET 60P03 PDFN3X3-8L 鋰電保護MOS管 場效應管60P03

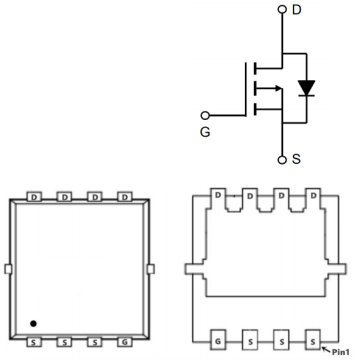

鋰電保護MOS管 60P03的管腳圖：
鋰電保護MOS管 60P03的特點：
VDS=-30V
ID=-60A
RDS(ON)＜8mΩ@VGS=-10V
封裝：PDFN3X3-8L
鋰電保護MOS管 60P03的應用：
鋰電池充電
手機快充
鋰電保護MOS管 60P03的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -30 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 | -60 | A |
| IDM | 漏極電流-脈衝 | -200 | |
| EAS | 單脈衝雪崩能量 | 125 | mJ |
| IAS | 雪崩電流 | -50 | A |
| PD | 總耗散功率 | 38 | W |
| RθJA | 結到環境的熱阻 | 65 | ℃/W |
| RθJC | 結到管殼的熱阻 | 3.3 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
鋰電保護MOS管 60P03的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -30 | -32 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-10A | 6.8 | 8 | mΩ | |
靜態漏源導通電阻 VGS=-4.5V,ID=-8A | 9.3 | 13 | |||
| VGS(th) | 柵極開啟電壓 | -1.2 | -1.6 | -2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| gfs | 正向跨導 | 25 | S | ||
| Qg | 柵極電荷 | 30 | nC | ||
| Qgs | 柵源電荷密度 | 10 | |||
| Qgd | 柵漏電荷密度 | 10.4 | |||
| Ciss | 輸入電容 | 3448 | pF | ||
| Coss | 輸出電容 | 508 | |||
| Crss | 反向傳輸電容 | 421 | |||
| td(on) | 開啟延遲時間 | 9.4 | ns | ||
| tr | 開啟上升時間 | 10.2 | |||
| td(off) | 關斷延遲時間 | 117 | |||
| tf | 開啟下降時間 | 24 |

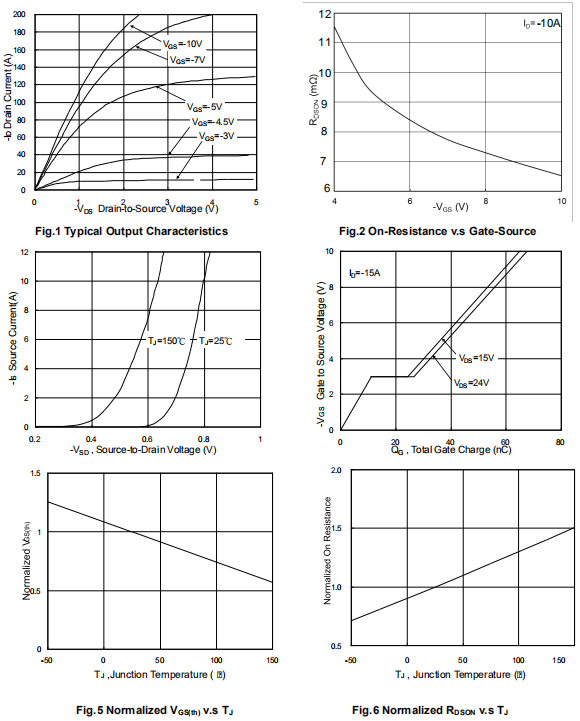

鋰電保護MOS管 60P03的特性曲線圖：
