P型貼片MOS管 60P03 TO-252 低內(nei) 阻MOSFET 場效應管絲(si) 印
P型貼片MOS管 60P03的特點：
VDS=-30V
ID=-60A
RDS(ON)＜13mΩ@VGS=10V
封裝：TO-252
P型貼片MOS管 60P03的應用領域：
電池保護
負載開關(guan)
不間斷電源
P型貼片MOS管 60P03的極限參數：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -30 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 | -60 | A |
| IDM | 漏極電流-脈衝 | -150 | |
| EAS | 單脈衝雪崩能量 | 125 | mJ |
| IAS | 雪崩電流 | -50 | A |
| PD | 總耗散功率 | 45 | W |
| RθJA | 結到環境的熱阻 | 62 | ℃/W |
| RθJC | 結到管殼的熱阻 | 2.8 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
P型貼片MOS管 60P03的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -30 | -32 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-30A | 9 | 13 | mΩ | |
靜態漏源導通電阻 VGS=-4.5V,ID=-15A | 13 | 18 | |||
| VGS(th) | 柵極開啟電壓 | -1.2 | -1.6 | -2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| gfs | 正向跨導 | 30 | S | ||
| Qg | 柵極電荷 | 22 | nC | ||
| Qgs | 柵源電荷密度 | 8.7 | |||
| Qgd | 柵漏電荷密度 | 7.2 | |||
| Ciss | 輸入電容 | 2215 | pF | ||
| Coss | 輸出電容 | 310 | |||
| Crss | 反向傳輸電容 | 237 | |||
| td(on) | 開啟延遲時間 | 8 | ns | ||
| tr | 開啟上升時間 | 73.7 | |||
| td(off) | 關斷延遲時間 | 61.8 | |||
| tf | 開啟下降時間 | 24.4 |

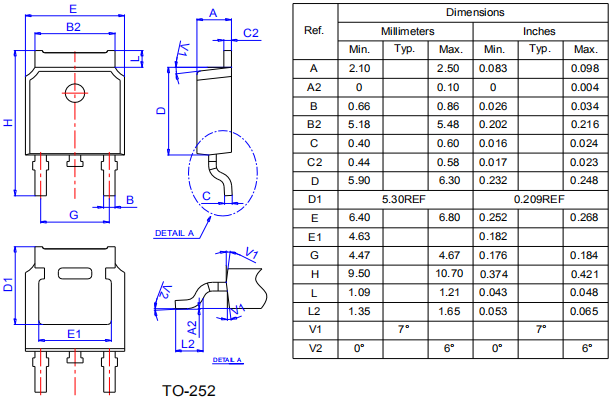

P型貼片MOS管 60P03的封裝外形尺寸尺寸圖：
