常用MOS管 50P03 PDFN3X3-8L 功率場效應管 MOSFE型號大全

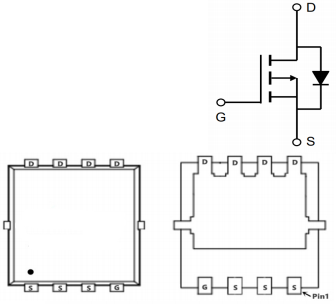

常用MOS管 50P03的引腳排列圖：

常用MOS管 50P03的應用領域：

• 電池保護

• 負載開關(guan)

• 不間斷電源


常用MOS管 50P03的極限參數：

(如無特殊說明，T_C=25℃)

• 漏極-源極電壓 V_DS：-30V

• 柵極-源極電壓 V_GS：±20V

• 漏極電流-連續 I_D：-50A

• 漏極電流-脈衝(chong) I_DM：-130A

• 單脈衝(chong) 雪崩能量 E_AS：125mJ

• 雪崩能量 I_AS：-50A

• 總耗散功率 P_D：37W

• 存儲(chu) 溫度 T_STG：-55~150℃

• 工作結溫 T_J：-55~150℃

• 結到環境的熱阻 R_θJA：75℃/W

• 結到管殼的熱阻 R_θJC：3.36℃/W

常用MOS管 50P03的電特性：

(如無特殊說明，T_J=25℃)

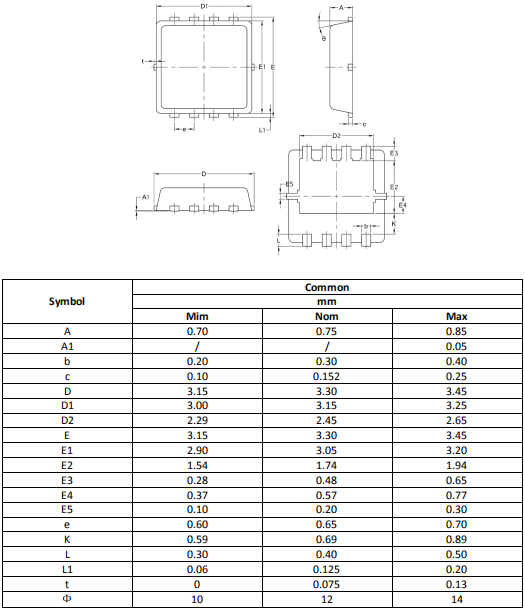

常用MOS管 50P03的封裝外形尺寸圖：
