30VP溝道MOSFET 20P03 TO-252 鋰電保護MOS管 低壓場效應管
鋰電保護MOS管 20P03的特點：
VDS=-30V
ID=-20A
RDS(ON)＜42mΩ@VGS=10V
封裝：TO-252
鋰電保護MOS管 20P03的應用：
電池保護
負載開關(guan)
不間斷電源
鋰電保護MOS管 20P03的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -30 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 | -20 | A |
| IDM | 漏極電流-脈衝 | -40 | |
| EAS | 單脈衝雪崩能量 | 18 | mJ |
| IAS | 雪崩電流 | -19 | A |
| PD | 總耗散功率 | 25 | W |
| RθJA | 結到環境的熱阻 | 62 | ℃/W |
| RθJC | 結到管殼的熱阻 | 5 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
鋰電保護MOS管 20P03的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -30 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-10A | 38 | 42 | mΩ | |
靜態漏源導通電阻 VGS=-4.5V,ID=-4A | 65 | 78 | |||
| VGS(th) | 柵極開啟電壓 | -1.2 | -2.5 | V | |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 6.1 | nC | ||
| Qgs | 柵源電荷密度 | 3.1 | |||
| Qgd | 柵漏電荷密度 | 1.8 | |||
| Ciss | 輸入電容 | 585 | pF | ||
| Coss | 輸出電容 | 100 | |||
| Crss | 反向傳輸電容 | 85 | |||
| td(on) | 開啟延遲時間 | 2.6 | ns | ||
| tr | 開啟上升時間 | 8.6 | |||
| td(off) | 關斷延遲時間 | 33.6 | |||
| tf | 開啟下降時間 | 6 |

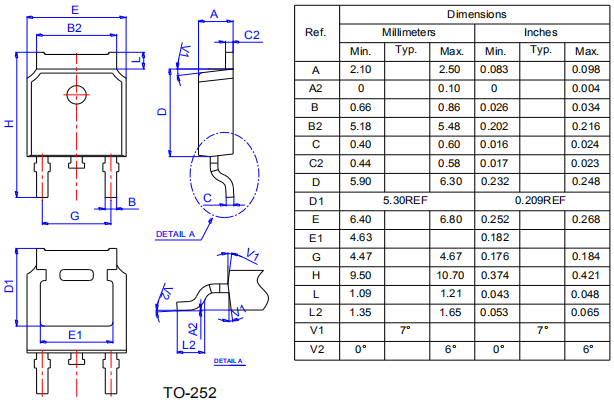

鋰電保護MOS管 20P03的封裝外形尺寸：
