-15VP溝道MOS管 100P01 TO-252 貼片場效應管 鋰電池MOS管
鋰電池MOS管 100P01的特點：
VDS=-15V
ID=-100A
RDS(ON)＜3.5mΩ@VGS=10V
封裝：TO-252
鋰電池MOS管 100P01的應用領域：
電池保護
負載開關(guan)
不間斷電源
鋰電池MOS管 100P01的引腳圖：
(如無特殊說明，TA=25℃)
漏極-源極電壓 VDS：-15V
柵極-源極電壓 VGS：±12V
漏極電流-連續 ID：-100A
漏極電流-脈衝(chong) IDM：-360A
總耗散功率 PD：41.67W
存儲(chu) 溫度 TSTG：-55~150℃
工作結溫 TJ：-55~150℃
結到環境的熱阻 RθJA：62℃/W
結到管殼的熱阻 RθJC：3℃/W
鋰電池MOS管 100P01的電特性：
(如無特殊說明，TA=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -15 | -20 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=-4.5V,ID=-20A | 2.7 | 3.5 | mΩ | |
靜態漏源導通電阻 VGS=-2.5V,ID=-20A | 3.8 | 5 | |||
| VGS(th) | 柵極開啟電壓 | -0.4 | -0.6 | -1 | V |
| IGSS | 柵極漏電流 | ±500 | nA | ||
| Qg | 柵極電荷 | 149 | 225 | nC | |
| Qgs | 柵源電荷密度 | 14.4 | 22 | ||
| Qgd | 柵漏電荷密度 | 42.8 | 65 | ||
| Ciss | 輸入電容 | 12000 | 16000 | pF | |
| Coss | 輸出電容 | 1670 | 2500 | ||
| Crss | 反向傳輸電容 | 730 | 1100 | ||
| td(on) | 開啟延遲時間 | 21.2 | 42 | ns | |
| tr | 開啟上升時間 | 20.6 | 40 | ||
| td(off) | 關斷延遲時間 | 26 | 52 | ||
| tf | 開啟下降時間 | 400 | 600 |

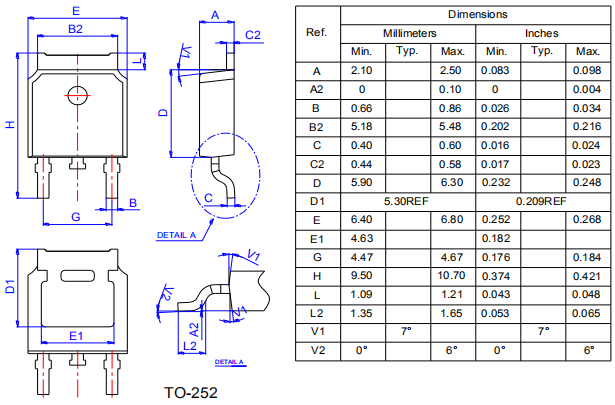

鋰電池MOS管 100P01的封裝：
