大功率MOS管 80P01 PDFN5X6-8L 貼片MOS絲(si) 印 -12V/-80A P型場效應管

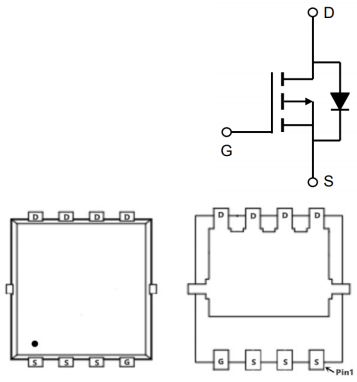

大功率MOS管 80P01的管腳圖：
大功率MOS管 80P01的應用領域：
負載開關(guan)
電子煙
大功率MOS管 80P01的極限值：
(如無特殊說明，TA=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -12 | V |
| VGS | 柵極-源極電壓 | ±12 | |
| ID | 漏極電流-連續 | -80 | A |
| IDM | 漏極電流-脈衝 | -240 | |
| PD | 總耗散功率 | 41.67 | W |
| RθJA | 結到環境的熱阻 | 62 | ℃/W |
| RθJC | 結到管殼的熱阻 | 3 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
大功率MOS管 80P01的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -15 | -17 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=-4.5V,ID=-20A | 3.5 | 4.5 | mΩ | |
靜態漏源導通電阻 VGS=-2.5V,ID=-20A | 4.8 | 6 | |||
| VGS(th) | 柵極開啟電壓 | -0.4 | -0.6 | -1 | V |
| IGSS | 柵極漏電流 | ±500 | nA | ||
| Qg | 柵極電荷 | 149 | 225 | nC | |
| Qgs | 柵源電荷密度 | 14.4 | 22 | ||
| Qgd | 柵漏電荷密度 | 42.8 | 65 | ||
| Ciss | 輸入電容 | 6800 | pF | ||
| Coss | 輸出電容 | 769 | |||
| Crss | 反向傳輸電容 | 726 | |||
| td(on) | 開啟延遲時間 | 21.2 | 42 | ns | |
| tr | 開啟上升時間 | 20.6 | 40 | ||
| td(off) | 關斷延遲時間 | 26 | 52 | ||
| tf | 開啟下降時間 | 400 | 600 |
