12P25 PDFN3X3-8L 電池保護PMOS 低內(nei) 阻場效應管 MOS管12P25

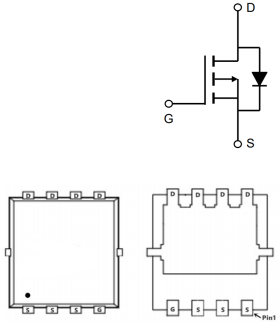

電池保護PMOS 12P25的管腳圖：
電池保護PMOS 12P25的用途：
電池保護
負載開關(guan)
不間斷電源
電池保護PMOS 12P25的極限參數：
(如無特殊說明，TA=25℃)
漏極-源極電壓 VDS：-12V
柵極-源極電壓 VGS：±12V
漏極電流-連續 ID：-16A
漏極電流-脈衝(chong) IDM：-65A
總耗散功率 PD：18W
存儲(chu) 溫度 TSTG：-55~150℃
工作結溫 TJ：-55~150℃
結到管殼的熱阻 RθJC：6.9℃/W
電池保護PMOS 12P25的電特性：
(如無特殊說明，TA=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -12 | -18 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=-4.5V,ID=-6.7A | 11.5 | 18 | mΩ | |
靜態漏源導通電阻 VGS=-2.5V,ID=-6.2A | 14 | 22 | |||
| VGS(th) | 柵極開啟電壓 | -0.4 | -0.7 | -1 | V |
| IDSS | 零柵壓漏極電流 | -1 | μA | ||
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 35 | 48 | nC | |
| Qgs | 柵源電荷密度 | 5 | |||
| Qgd | 柵漏電荷密度 | 10 | |||
| Ciss | 輸入電容 | 2700 | pF | ||
| Coss | 輸出電容 | 680 | |||
| Crss | 反向傳輸電容 | 590 | |||
| td(on) | 開啟延遲時間 | 11 | ns | ||
| tr | 開啟上升時間 | 35 | |||
| td(off) | 關斷延遲時間 | 30 | |||
| tf | 開啟下降時間 | 10 |

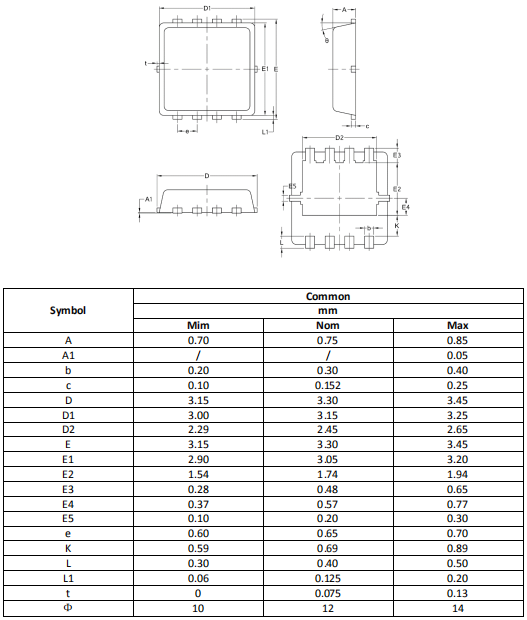

電池保護PMOS 12P25的封裝外形尺寸圖：
