超低壓場效應管 5P01 SOT-23-3L 貼片MOS管 電源用PMOS
電源用PMOS 5P01的應用領域：
電池保護
負載開關(guan)
不間斷電源

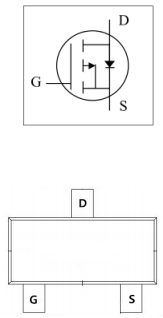

電源用PMOS 5P01的管腳圖：
電源用PMOS 5P01的極限值：
(如無特殊說明，TA=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -18 | V |
| VGS | 柵極-源極電壓 | ±12 | |
| ID | 漏極電流-連續 | -5.1 | A |
| IDM | 漏極電流-脈衝 | -15 | |
| PD | 總耗散功率 | 1.7 | W |
| TJ,TSTG | 工作結溫和存儲溫度 | -55~150 | ℃ |
電源用PMOS 5P01的電特性：
(如無特殊說明，TA=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -12 | -18 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=-4.5V,ID=-4.1A | 28 | 45 | mΩ | |
靜態漏源導通電阻 VGS=-2.5V,ID=-3A | 43 | 60 | |||
| VGS(th) | 柵極開啟電壓 | -0.45 | -0.7 | -1 | V |
| IDSS | 零柵壓漏極電流 | -1 | μA | ||
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 7.8 | nC | ||
| Qgs | 柵源電荷密度 | 1.2 | |||
| Qgd | 柵漏電荷密度 | 1.6 | |||
| Ciss | 輸入電容 | 740 | pF | ||
| Coss | 輸出電容 | 290 | |||
| Crss | 反向傳輸電容 | 190 | |||
| td(on) | 開啟延遲時間 | 12 | ns | ||
| tr | 開啟上升時間 | 35 | |||
| td(off) | 關斷延遲時間 | 30 | |||
| tf | 開啟下降時間 | 10 |
