小電流NMOS 3416 SOT23-3L 小家電用MOS管 MOSFET替換

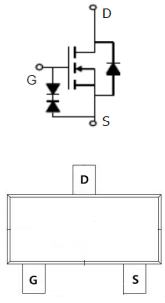

小電流NMOS 3416的管腳配置圖：
小電流NMOS 3416的特點：
VDS=20V
ID=6.5A
RDS(ON)＜33mΩ@VGS=4.5V
封裝：SOT23-3L
小電流NMOS 3416的應用：
電池保護
負載開關(guan)
不間斷電源
小電流NMOS 3416的極限值：
(如無特殊說明，TA=25℃)
漏極-源極電壓 VDS：20V
柵極-源極電壓 VGS：±12V
漏極電流-連續 ID：6.5A
漏極電流-脈衝(chong) IDM：30A
總耗散功率 PD：1.4W
存儲(chu) 溫度 TSTG：-55~150℃
工作結溫 TJ：-55~150℃
結到環境的熱阻 RθJA：3.8℃/W
小電流NMOS 3416的電特性：
(如無特殊說明，TA=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 20 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=4.5V,ID=6.5A | 17 | 27 | mΩ | |
靜態漏源導通電阻 VGS=2.5V,ID=5.5A | 21 | 33 | |||
靜態漏源導通電阻 VGS=1.8V,ID=5A | 28 | 40 | |||
| VGS(th) | 柵極開啟電壓 | 0.45 | 0.7 | 1 | V |
| IDSS | 零柵壓漏極電流 | 1 | μA | ||
| IGSS | 柵極漏電流 | ±10 | μA | ||
| Qg | 柵極電荷 | 8 | nC | ||
| Qgs | 柵源電荷密度 | 2.5 | |||
| Qgd | 柵漏電荷密度 | 3 | |||
| Ciss | 輸入電容 | 660 | pF | ||
| Coss | 輸出電容 | 160 | |||
| Crss | 反向傳輸電容 | 87 | |||
| td(on) | 開啟延遲時間 | 0.5 | ns | ||
| tr | 開啟上升時間 | 1 | |||
| td(off) | 關斷延遲時間 | 12 | |||
| tf | 開啟下降時間 | 4 |

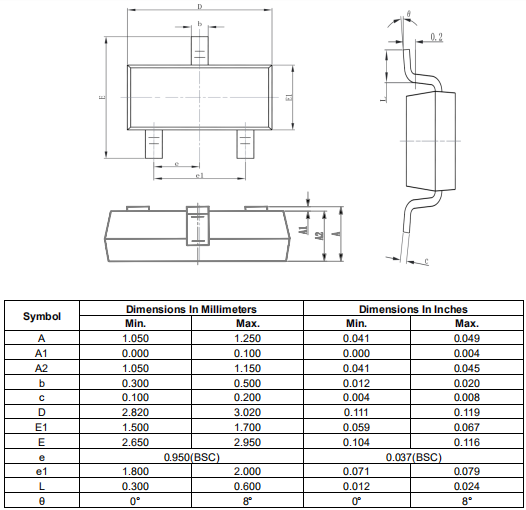

小電流NMOS 3416的封裝外形尺寸圖：
