20V低壓NMOS 2302 SOT-23 電池保護用MOS 高性能場效應管
20V低壓NMOS 2302的應用領域：
電池保護
負載開關(guan)
不間斷電源
20V低壓NMOS 2302的引腳圖：
20V低壓NMOS 2302的極限參數：
(如無特殊說明，TC=25℃)
漏極-源極電壓 VDS：20V
柵極-源極電壓 VGS：±12V
漏極電流-連續 ID：4.2A
漏極電流-脈衝(chong) IDM：14.4A
總耗散功率 PD：1W
存儲(chu) 溫度 TSTG：-55~150℃
工作結溫 TJ：-55~150℃
結到環境的熱阻 RθJA：125℃/W
結到管殼的熱阻 RθJC：80℃/W
20V低壓NMOS 2302的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 20 | 22 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=4.5V,ID=3A | 24 | 32 | mΩ | |
靜態漏源導通電阻 VGS=2.5V,ID=2A | 29 | 38 | |||
| VGS(th) | 柵極開啟電壓 | 0.5 | 0.75 | 1.2 | V |
| IDSS | 零柵壓漏極電流 VDS=16V,VGS=0V,TJ=25℃ | 1 | uA | ||
零柵壓漏極電流 VDS=16V,VGS=0V,TJ=55℃ | 5 | ||||
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 4.6 | nC | ||
| Qgs | 柵源電荷密度 | 0.7 | |||
| Qgd | 柵漏電荷密度 | 1.5 | |||
| Ciss | 輸入電容 | 310 | pF | ||
| Coss | 輸出電容 | 49 | |||
| Crss | 反向傳輸電容 | 35 | |||
| td(on) | 開啟延遲時間 | 1.6 | ns | ||
| tr | 開啟上升時間 | 42 | |||
| td(off) | 關斷延遲時間 | 14 | |||
| tf | 開啟下降時間 | 7 |

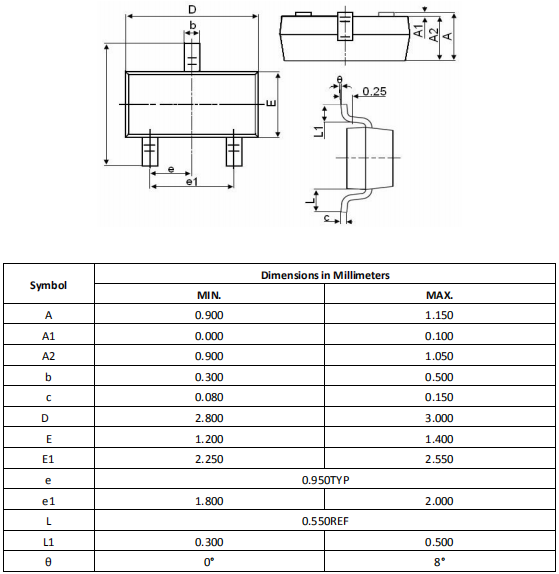

20V低壓NMOS 2302的封裝外形尺寸圖：
