4.5A場效應管 2300 SOT-23 小電流MOSFET 功率MOS管2300
4.5A場效應管 2300的管腳圖：
4.5A場效應管 2300的特點：
VDS=20V
ID=4.5A
RDS(ON)＜30mΩ@VGS=4.5V
貼片式封裝：SOT-23
4.5A場效應管 2300的應用：
電池保護
封裝開關(guan)
不間斷電源
4.5A場效應管 2300的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 20 | V |
| VGS | 柵極-源極電壓 | ±12 | |
| ID | 漏極電流-連續 TA=25℃ | 4.5 | A |
| 漏極電流-連續 TA=70℃ | 2.8 | ||
| IDM | 漏極電流-脈衝 | 14.4 | |
| PD | 總耗散功率 TA=25℃ | 1 | W |
| RθJA | 結到環境的熱阻 | 125 | ℃/W |
| RθJC | 結到管殼的熱阻 | 80 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
4.5A場效應管 2300的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 20 | 22 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=4.5V,ID=3A | 22 | 30 | mΩ | |
靜態漏源導通電阻 VGS=2.5V,ID=2A | 28 | 35 | |||
| VGS(th) | 柵極開啟電壓 | 0.5 | 0.75 | 1.2 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 4.6 | nC | ||
| Qgs | 柵源電荷密度 | 0.7 | |||
| Qgd | 柵漏電荷密度 | 1.5 | |||
| Ciss | 輸入電容 | 310 | pF | ||
| Coss | 輸出電容 | 49 | |||
| Crss | 反向傳輸電容 | 35 | |||
| td(on) | 開啟延遲時間 | 1.6 | ns | ||
| tr | 開啟上升時間 | 42 | |||
| td(off) | 關斷延遲時間 | 14 | |||
| tf | 開啟下降時間 | 7 |

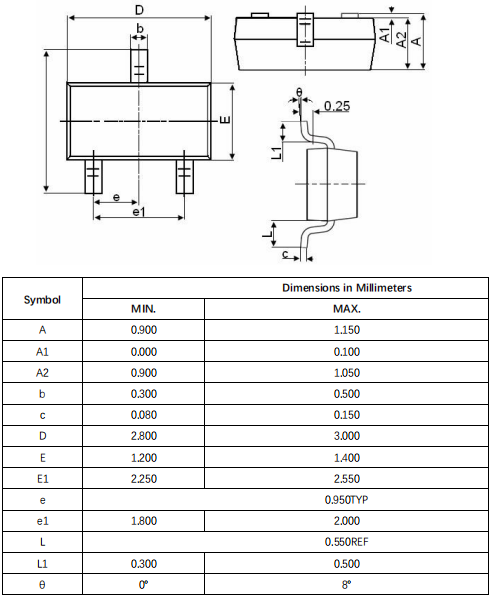

4.5A場效應管 2300的封裝外形尺寸圖：
