貼片N溝道MOS場效應管 110N03 TO-252 電源用MOSFET MOS管110N03
電源用MOSFET 110N03的管腳圖：
電源用MOSFET 110N03的應用：
電池保護
負載開關(guan)
不間斷電源
電源用MOSFET 110N03的極限參數：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 30 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續(TC=25℃) | 110 | A |
| IDM | 漏極電流-脈衝 | 192 | |
| EAS | 單脈衝雪崩能量 | 144.7 | mJ |
| IAS | 雪崩電流 | 53.8 | A |
| PD | 總耗散功率 TC=25℃ | 62.5 | W |
| TSTG | 存儲溫度 | -55~175 | ℃ |
| TJ | 工作結溫 | -55~175 | |
| RθJA | 結到環境的熱阻 | 62 | ℃/W |
| RθJC | 結到管殼的熱阻 | 2.4 |
電源用MOSFET 110N03的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 30 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=30A | 2.3 | 4 | mΩ | |
靜態漏源導通電阻 VGS=4.5V,ID=15A | 4.3 | 6 | |||
| VGS(th) | 柵極開啟電壓 | 1.2 | 1.6 | 2.5 | V |
| IDSS | 零柵壓漏極電流 VDS=24V,VGS=0V,TJ=25℃ | 1 | uA | ||
零柵壓漏極電流 VDS=24V,VGS=0V,TJ=55℃ | 5 | ||||
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 70 | nC | ||
| Qgs | 柵源電荷密度 | 12 | |||
| Qgd | 柵漏電荷密度 | 17 | |||
| Ciss | 輸入電容 | 3500 | pF | ||
| Coss | 輸出電容 | 386 | |||
| Crss | 反向傳輸電容 | 358 | |||
| td(on) | 開啟延遲時間 | 11 | ns | ||
| tr | 開啟上升時間 | 120 | |||
| td(off) | 關斷延遲時間 | 25 | |||
| tf | 開啟下降時間 | 60 |

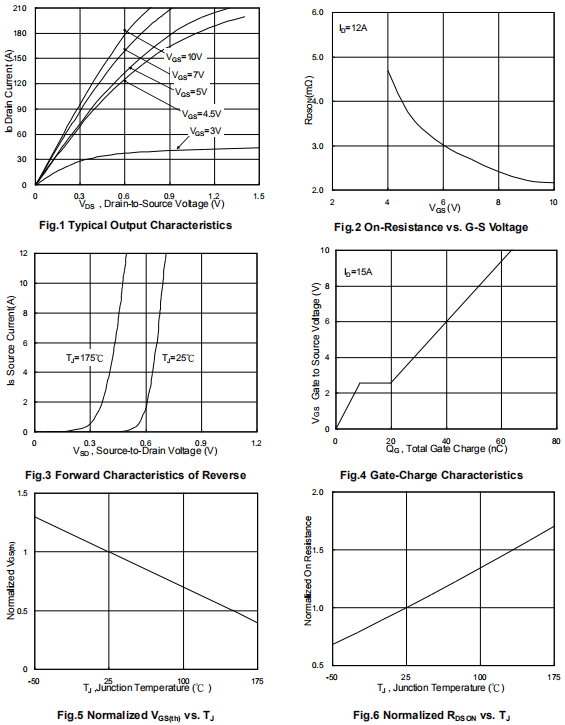

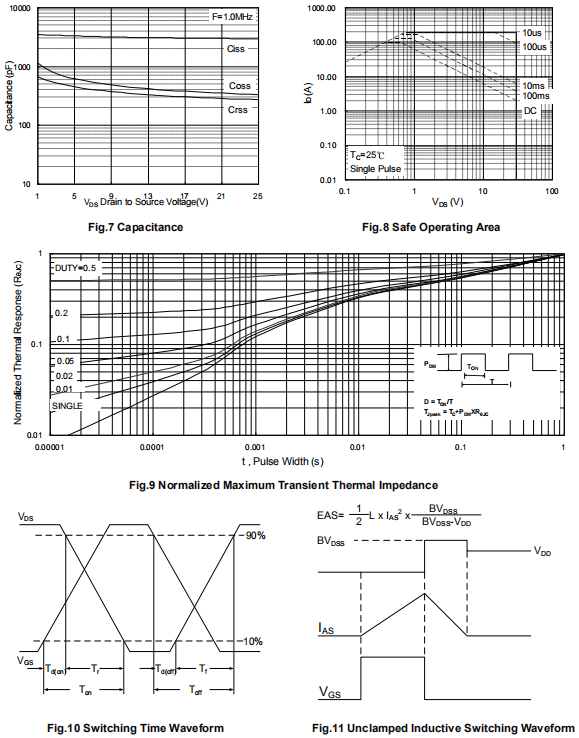

電源用MOSFET 110N03的參數特性曲線圖：
