轉速計用霍爾電路 LC277 霍爾芯片 LC277 TO-94 霍爾感應芯片

霍爾芯片 LC277的產(chan) 品描述：

        LC277是一內(nei) 置霍爾感應及輸出驅動於(yu) 一體(ti) 的雙極集成電路，廣泛應用於(yu) 各類大、小型雙相無刷直流風扇和直流馬達。它內(nei) 含調整器、保護二極管、霍爾電壓發生器、差分放大器、史密特觸發器和集電極開路輸出(DO， DOB)。

        當磁場大於(yu) 翻轉點（BOP），輸出DO開啟（低），同時DOB關(guan) 斷（高）。每路輸出狀態保持直到磁場強度低於(yu) 釋放點(BRP)，然後DO、DOB狀態翻轉。

        直流風扇應用中，有時需要檢測電源連接。內(nei) 部的反向二極管會(hui) 保護芯片但不會(hui) 保護線圈，如果有必要的話可以加一個(ge) 保護二極管來保護線圈。

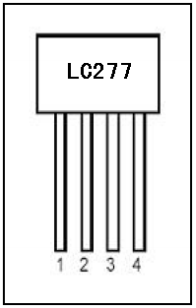

霍爾芯片 LC277的管腳圖：

霍爾芯片 LC277的特點：

• LC277內(nei) 部有2個(ge) 不同的磁場翻轉點

• 工作電壓範圍寬：3.5V-20V

• 輸出能力強：可持續接納 300mA 電流

• 內(nei) 含保護二極管，在異常情況下保護風扇不受損壞

• 工作溫度：-20~+85℃

• 封裝形式：TO-94


霍爾芯片 LC277的應用範圍：

• 無刷直流馬達

• 無刷直流風扇

• 轉速計

• 速度測量

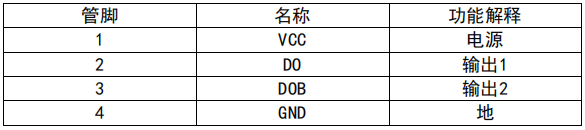

霍爾芯片 LC277的引腳描述：

霍爾芯片 LC277的電參數特性：

(VDD=14V,Ta=25℃,RL=820Ω,CL=20pF)
