LC3053D 鋰電充電控製電路 LC3053D SOT23-6 鋰電充電芯片

鋰電充電芯片 LC3053D的特點：

• 單節鋰電池充電器的理想控製電路

• 4.5V~6.5V輸入電壓範圍

• 高達400mA的可調充電電流

• 無需MOSFET、電流檢測電阻和隔離二極管

• 熱調節功能保證在不會(hui) 出現過熱的前提下輸出最大的充電電流

• 通過USB端口直接對單節鋰電池充電

• 高於(yu) 1%的電壓精度

• 自動再充電過程

• 兩(liang) 個(ge) LED充電狀態指示

• 充電結束後極小的工作電流

• 關(guan) 斷電流為(wei) 25μA

• 小於(yu) 1μA的待機電流

• 電池短路保護

• 電源電壓低於(yu) 電池電壓時，處於(yu) 低功耗的睡眠模式

• 極少的外圍元器件


鋰電充電芯片 LC3053D的典型應用電路圖：

鋰電充電芯片 LC3053D的極限值：

• VCC、BAT、CHRG、LED 輸入電壓：-0.3V~+7V

• PROG 輸入電壓：-0.3~VCC+0.3V

• 工作溫度 TA：-40℃~+85℃

• 結溫：150℃

• 功耗 P_D(T_A=25℃)：2W

• 貯存溫度：-65℃~150℃

• 焊接溫度(焊錫，10秒)：260℃

• ESD保護(人體(ti) 模式)：5kV

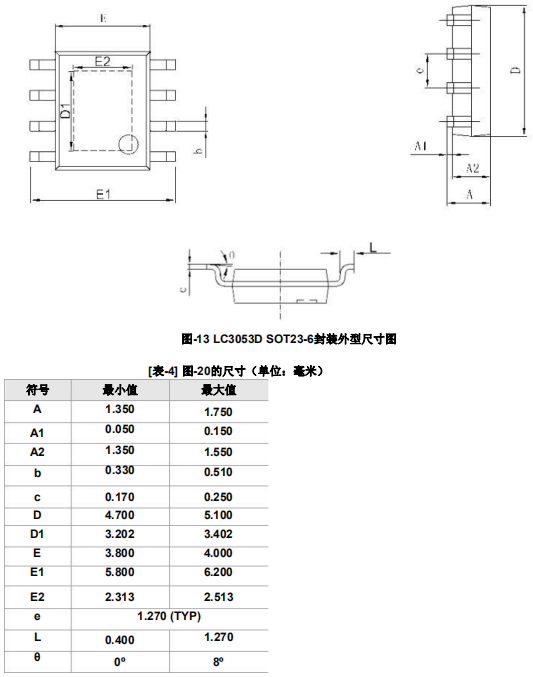

鋰電充電芯片 LC3053D的封裝外形尺寸：
