MOS管60N03 TO-252 貼片場效應管 60N03

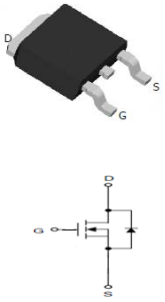

MOS管 60N03的引腳圖：
MOS管 60N03的應用領域：
負載開關(guan)
MOS管 60N03的極限值(除非有特殊要求，TA=25℃)：
漏極-源極電壓 VDSS：30V
柵極-源極電壓 VGSS：±20V
漏極電流-連續(TC=25℃) ID：60A
漏極電流-連續(TC=100℃) ID：37A
功耗(TC=25℃) PD：54W
功耗(TC=100℃) PD：21W
結溫/存儲(chu) 溫度範圍 TJ/TSTG：-55~150℃
MOS管 60N03的電特性(除非有特殊要求，TA=25℃)：
| 參數 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 漏極-源極擊穿電壓 | BVDSS | VGS=0V,ID=250uA | 30 | V | ||
| 柵極開啟電壓 | VGS(TH) | VDS=VGS,ID=250uA | 1 | 1.7 | 3 | |
| 柵極漏電流 | IGSS | VGS=±20V,VDS=0V | ±100 | nA | ||
| 零柵壓漏極電流 | IDSS | VDS=20V,VGS=0V | 1 | uA | ||
| 靜態漏源導通電阻 | RDS(ON) | VGS=10V,ID=15A | 8.5 | 10 | mΩ | |
| VGS=4.5V,ID=15A | 12 | 15 | ||||
| 輸入電容 | Ciss | VGS=0V,VDS=30V,f=1MHz | 920 | pF | ||
| 輸出電容 | Coss | 187 | ||||
| 反向傳輸電容 | Crss | 130 | ||||
| 開啟延遲時間 | td(on) | VDD=15V,RL=30Ω ID=15A,VGS=10V RG=6Ω | 15 | ns | ||
| 開啟上升時間 | tr | 25 | ||||
| 關斷延遲時間 | td(off) | 60 | ||||
| 開啟下降時間 | tf | 17 | ||||
| 柵源電荷密度 | Qgs | VDS=15V,VGS=10V,ID=15A | 5 | nC | ||
| 柵漏電荷密度 | Qgd | 6.5 |

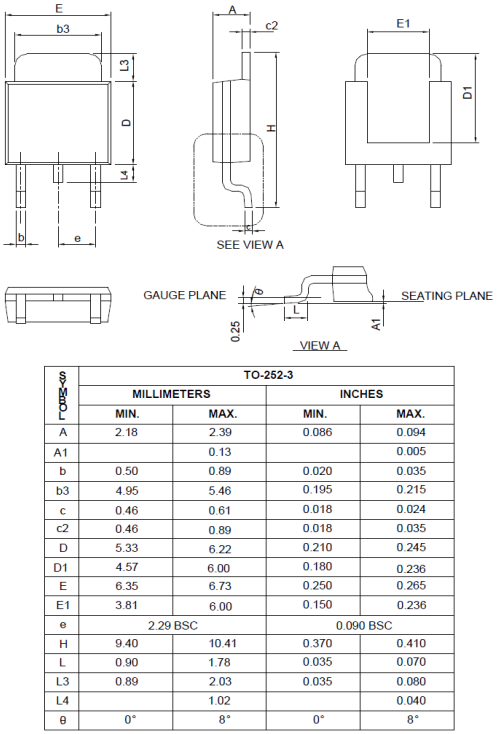

MOS管 60N03的封裝尺寸圖：
