雙極型達林頓管 ULN2003A SOP-16 達林頓晶體(ti) 管 國產(chan) 替換達林頓芯片

雙極型達林頓管 ULN2003A的描述：

        ULN2003AN是一個(ge) 單片高電壓、高電流的達林頓晶體(ti) 管陣列集成電路。它是由7組NPN達林頓管組成的，它的高壓輸出特性和陰極鉗位二極管可以轉換感應負載。單個(ge) 達林頓對的集電極電流是250mA。達林頓管並聯可以承受更大的電流。此電路主要應用於(yu) 繼電器驅動器，字錘驅動器，燈驅動器，顯示驅動器（LED氣體(ti) 放電），線路驅動器和邏輯驅動器。

        ULN2003AN的每組達林頓都有一個(ge) 2.7kΩ串聯電阻，可以直接和TTL或5V CMOS裝置。

雙極型達林頓管 ULN2003A的應用領域：

• 繼電器驅動器

• 字錘驅動器

• 燈驅動器

• 邏輯驅動器


雙極型達林頓管 ULN2003A的產(chan) 品參數：

• 250mA額定集電極電流（單個(ge) 輸出）


• 最高工作電壓：30V

• 輸入電壓：30V

• 集電極電流峰值：250mA

• 總的發射端電流：1500mA

• 功率消耗：950mW(Tamb=25℃)、495mW(Tamb=85℃)

• 輸入和各種邏輯類型兼容

• 工作溫度：-20~+85℃


• 貯存溫度：-65~+150℃

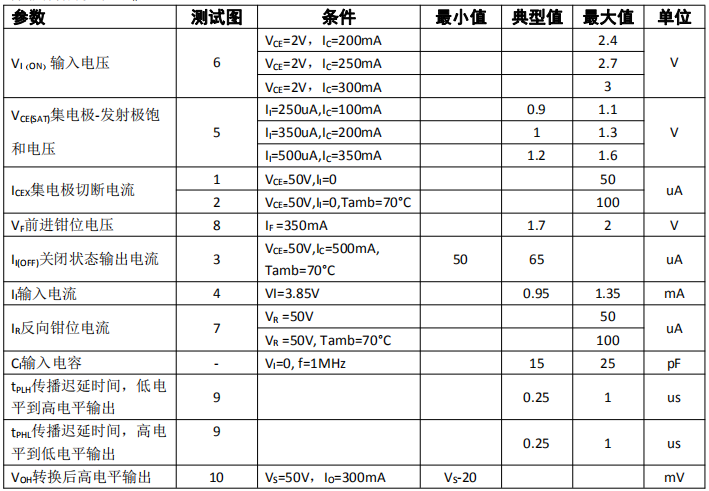

雙極型達林頓管 ULN2003A的電特性：
