四路電壓比較器 LM339 SOP-14

產品品牌：宇芯微

產品類型：比較器

產品型號：LM339

產品封裝：SOP-14

產品標題：集成電路IC 四路電壓比較器 LM339 SOP-14 國產比較器替換

谘詢熱線：0769-89027776

產品詳情

集成電路IC 四路電壓比較器 LM339 SOP-14 國產(chan) 比較器替換

四路電壓比較器 LM339的描述：

LM339是由四個(ge) 獨立的、高精度電壓比較器組成的集成電路，失調電壓低，最大為(wei) 2.0mV。它專(zhuan) 為(wei) 獲得寬電壓範圍、單電源供電而設計，也可以用雙電源供電；而且無論電源電壓大小，電源消耗的電流很低。它還有一個(ge) 特性：即使是單電源供電，比較器的共模輸入電壓範圍接近地電平。

主要應用於(yu) 限幅器、簡單的模/數轉換器、脈衝(chong) 發生器、方波發生器、延時發生器、寬頻壓控振蕩器、MOS時鍾計時器、多頻振蕩器和高電平數字邏輯門電路。

四路電壓比較器 LM339的優(you) 勢：

高精度比較器
減少由於(yu) 溫漂引起的失調電壓
可以單電源供電
輸入共模電壓範圍寬
兼容邏輯電路

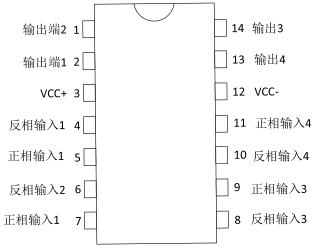

四路電壓比較器 LM339的引腳配置圖：

四路電壓比較器 LM339的極限值：

除特殊說明外，T_A=25℃

參數	符號	數值	單位
電源電壓（單電源）	V_CC	36	V
電源電壓（雙電源）	V_CC	±18
差模輸入電壓	V_IDR	±36
共模輸入電壓	V_IN	-0.3~+36
輸入電流	I_IN	50	mA
功耗 DIP封裝	P_D	1500	mW
功耗 SOP封裝	P_D	830	mW
工作溫度	T_AMB	0~70	℃
貯存溫度	T_STG	-65~+150
結溫	T_J	+150

四路電壓比較器 LM339的電特性：

參數	測試條件	最小值	典型值	最大值	單位
輸入失調電壓 V_IO	0℃≤Ta≤70℃		2	5	mV
輸入失調電壓 V_IO	0℃≤Ta≤70℃			9	mV
輸入失調電流 I_IO	0℃≤Ta≤70℃		5	50	nA
輸入失調電流 I_IO	0℃≤Ta≤70℃			150	nA
輸入偏置電流 I_IB	0℃≤Ta≤70℃		25	250	nA
輸入偏置電流 I_IB	0℃≤Ta≤70℃			400	nA
輸入共模電壓範圍 V_ICR	0℃≤Ta≤70℃	0		VCC-1.5	V
輸入共模電壓範圍 V_ICR	0℃≤Ta≤70℃	0		VCC-2	V
電源電流 L_CC	R_L=∞，V_CC=15V		0.8	2	mA
電源電流 L_CC	R_L=∞，V_CC=24V		1	2.5	mA
電壓增益 G_V	R_L=15kΩ,V_CC=15V	50	200		V/mV
大信號相應時間 T_RES	V_IN=T_TL邏輯開關，V_REF=1.4V,V_RL=5V,R_L=5.1kΩ		300		ns
響應時間 T_RES	V_RL=5V,R_L=5.1kΩ		1.3		us
輸出灌電流 I_SINK	V_IN(-)=1V,V_IN(+)=0，V_O≤1.5V	6	16		mA
輸出飽和電壓 V_SAT	V_IN(-)=1V,V_IN(+)=0，I_SINK≤4mA		130	400	mV
輸出飽和電壓 V_SAT	V_IN(-)=1V,V_IN(+)=0，I_SINK≤4mA,0℃≤Ta≤70℃			700	mV
輸出漏電流 L_OL	V_IN(-)=0V,V_IN(+)=1V，V_O≤5V		0.1		nA
輸出漏電流 L_OL	V_IN(-)=0V,V_IN(+)=1V，V_O≤24V,0℃≤Ta≤70℃			1000
輸入差模電壓 V_ID				36	V
