移位寄存器 74HC164 DIP/SOP14 邏輯電路 74HC164
移位寄存器 74HC164的描述：
74HC164是高速矽門 CMOS 器件，與(yu) 低功耗肖特基型 TTL(LSTTL)器件的引腳兼容。74HC164是8位邊沿觸發式移位寄存器，串行輸入數據，然後並行輸出。數據通過兩(liang) 個(ge) 輸入端(DSA 或 DSB)之一串行輸入；任一輸入端可以用作高電平使能端，控製另一輸入端的數據輸入。兩(liang) 個(ge) 輸入端或者連接在一起，或者把不用的輸入端接高電平，一定不要懸空。

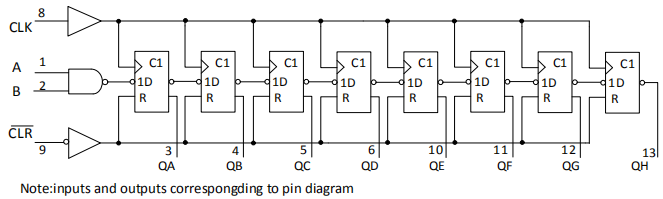

移位寄存器 74HC164的邏輯框圖：

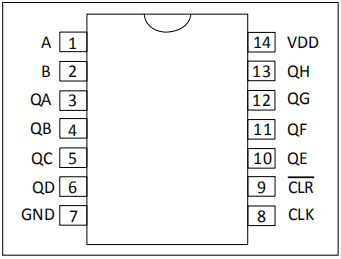

移位寄存器 74HC164的引腳圖：
移位寄存器 74HC164的極限值：
| 參數 | 符號 | 數值 | 單位 |
| 邏輯電源電壓 | VDD | -0.5~+6 | V |
| 邏輯輸入電壓 | VLI | -0.5~VDD+0.5 | |
| 輸出電流 | IO | -50 | mA |
| 功耗 | PD | 400 | mW |
| 工作環境溫度 | Topr | -40~+80 | ℃ |
| 存儲溫度範圍 | Tstg | -65~+150 |

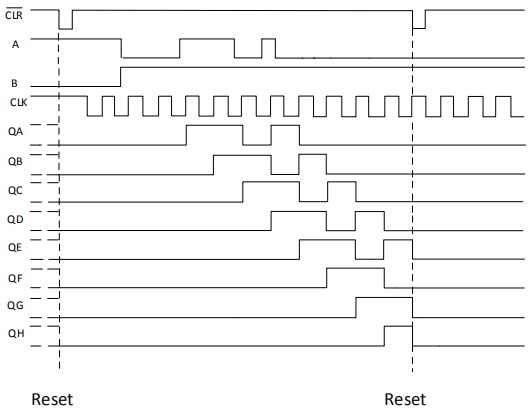

移位寄存器 74HC164的工作時序圖：
