DS1302 時鍾IC 計時/實時時鍾芯片 DS1302ZN SOP-8

時鍾IC DS1302ZN的描述：

        DS1302 可慢速充電實時時鍾芯片包含實時時鍾/日曆和 31 字節的非易失性靜態 RAM。它經過一個(ge) 簡單的串行接口與(yu) 微處理器通信。實時時鍾/日曆可對秒，分，時，日，周，月，和年進行計數，對於(yu) 小於(yu) 31 天的月，月末的日期自動進行調整，還具有閏年校正的功能。時鍾可以采用 24 小時格式或帶 AM（上午）/PM（下午）的 12 小時格式。31 字節的 RAM 可以用來臨(lin) 時保存一些重要數據。使用同步串行通信，簡化了 DS1302 與(yu) 微處理器的通信。與(yu) 時鍾/RAM 通信僅(jin) 需 3 根線：（1）RST（複位），（2）I/O（數據線）和（3）SCLK（串行時鍾）。數據可以以每次一個(ge) 字節的單字節形式或多達 31 字節的多字節形式傳(chuan) 輸。DS1302能在非常低的功耗下工作，消耗小於(yu) 1µW 的功率便能保存數據和時鍾信息。

時鍾IC DS1302ZN的特點：

• 可對秒，分，時，日，周，月以及帶閏年補償(chang) 的年進行計數

• 用於(yu) 高速數據暫存的31字節非易失性RAM

• 寬工作電源電壓範圍：2~5.5V

• 2.5V時耗電小於(yu) 300nA

• 用於(yu) 時鍾或RAM數據讀/寫(xie) 的單字節或多字節數據傳(chuan) 送方式

• 簡單的3線接口與(yu) 單片機通信

• TTL兼容(VCC=5V)

• 可選的工業(ye) 溫度範圍-40℃至+85℃

• 封裝形式：DIP8和SOP8


時鍾IC DS1302ZN的應用領域：

• 便攜儀(yi) 器

• 移動電話

• 複費率電度表、IC卡水表、IC卡煤氣表

• 傳(chuan) 真機


時鍾IC DS1302ZN的極限值：

時鍾IC DS1302ZN的直流運行條件：

（TA=0℃~70℃）

時鍾IC DS1302ZN的直流電特性：

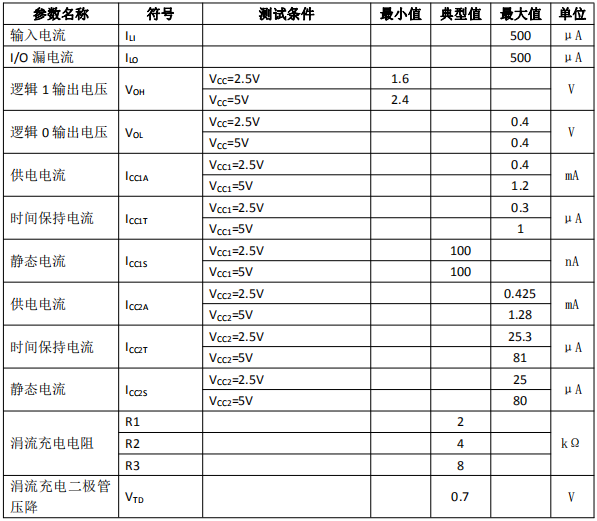

直流電特性(0℃至70℃；VCC=2.5V至5.5V)

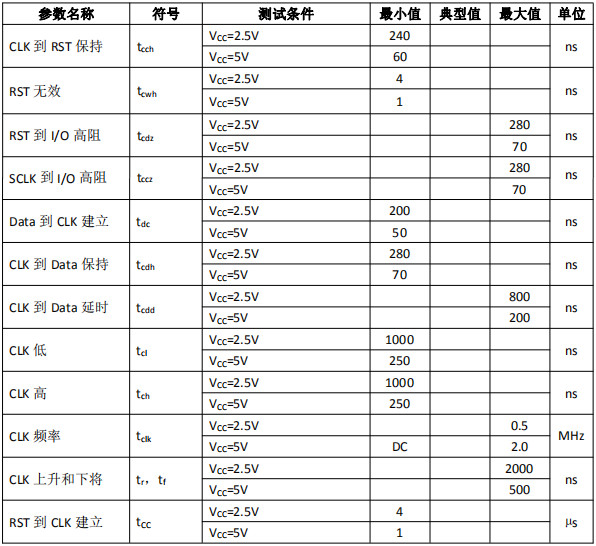

交流電特性(TA=0℃至70℃；VCC=+5V±10%)
