三象限雙向晶閘管 BTA26 TO-220A 25A/800V可控矽 大功率hth棋牌软件

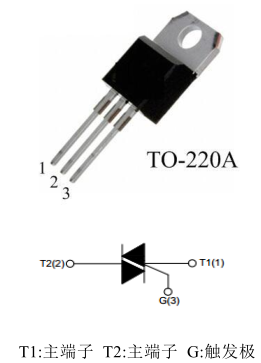

三象限雙向晶閘管 BTA26的腳位圖：
三象限雙向晶閘管 BTA26的極限值：
| 符號 | 參數 | 數值 | 單位 |
| VDRM/VRRM | 斷態重複峰值電壓 | 600/800 | V |
| IT(RMS) | 通態均方根電流 | 25 | A |
| ITSM | 通態不重複浪湧電流 | 250 | A |
| I2t | I2t 值 | 340 | A2s |
| dIT/dt | 通態電流臨界上升率 | 50 | A/μs |
| IGM | 門極峰值電流 | 4 | A |
| PG(AV) | 門極平均功率 | 1 | W |
| TSTG | 存儲溫度 | -40~+150 | ℃ |
| Tj | 工作結溫 | -40~+125 | ℃ |
三象限雙向晶閘管 BTA26的電特性：
| 符號 | 參數 | 數值 | 單位 | |
| CW | BW | |||
| IGT | 門極觸發電流 | ≤35 | ≤50 | mA |
| VGT | 門極觸發電壓 | ≤1.3 | V | |
| VGD | 門極不觸發電壓 | ≥0.2 | V | |
| IH | 維持電流 | ≤50 | ≤75 | mA |
| IL | 擎住電流 I-III | ≤60 | ≤80 | mA |
| 擎住電流 II | ≤80 | ≤90 | mA | |
| dVD/dt | 斷態電壓臨界上升率 | ≥500 | ≥1000 | V/μs |
| VTM | 通態壓降 | ≤1.55 | V | |

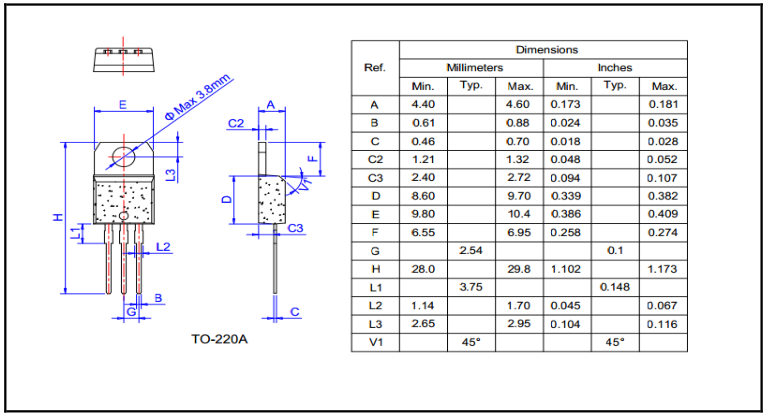

三象限雙向晶閘管 BTA26的封裝外形尺寸：
