反相器芯片 CD4069 DIP14/SOP14 6路反相器電路 CD4069芯片替換
6路反相器電路 CD4069的概述：
CD4069是常規的6路反相器，每一路反相器都是相對獨立的。其正常工作VDD接電源，VSS通常接地，VDD範圍為(wei) 3V~15V。沒有使用的輸入端必須接電源，地或者其他輸入端。CD4069具有較寬的溫度使用範圍（-40°C ~125°C）。
6路反相器電路 CD4069的特點：
全靜態工作
提供較寬電壓範圍：3V~15V
標準對稱輸出特性
提供較寬的溫度使用範圍：-40~125℃
封裝形式：DIP14、SOP14

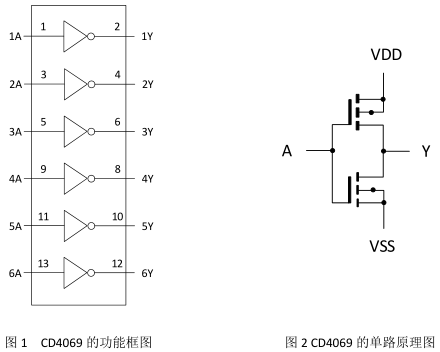

6路反相器電路 CD4069的功能框圖及原理圖：
6路反相器電路 CD4069的極限值：
除非有特殊要求，TA=25℃
| 參數 | 符號 | 數值 | 單位 |
| 電源電壓 | VDD | -0.5~18 | V |
| 輸入電壓 | VI | -0.5~VDD+0.5 | |
| 輸入輸出電流 | ±I | -10~+10 | mA |
功耗 DIP，TA=-40~+125℃ | PD | 750 | mW |
功耗 SOP，TA=-40~+125℃ | 500 | ||
| 工作環境溫度 | TA | -40~+125 | ℃ |
| 貯存溫度 | Tstg | -65~+150 | |
焊接溫度(10秒) DIP | TL | 245 | ℃ |
焊接溫度(10秒) SOP | 250 |
