LED驅動看板驅動電路 74HC595D SOP-16 驅動IC 通用LED驅動芯片

通用LED驅動芯片 74HC595D的描述：

        74HC595D 是一種具有 8 位鎖存、8 位串行輸入、 8 位串/並行輸出、 串—並移位寄存器和三態輸出功能的通用 LED 驅動芯片。具有 8 位移位寄存器和一個(ge) 存儲(chu) 器，三態輸出功能。 移位寄存器和存儲(chu) 器是分別的時鍾。數據在 SCK 的上升沿輸入，在 RCK 的上升沿進入的存儲(chu) 寄存器中去。移位寄存器有一個(ge) 串行移位輸入（SER），和一個(ge) 串行輸出（Q7’），和一個(ge) 異步的低電平複位，存儲(chu) 寄存器有一個(ge) 並行 8 位的，具備三態的總線輸出，當使能時G （為(wei) 低電平），存儲(chu) 寄存器的數據輸出到總線。它可以與(yu) 其他公司生產(chan) 的 74HC595D 完全兼容。

通用LED驅動芯片 74HC595D的功能特點：

• 具有8位串行輸入

• 具有8位串行和並行輸出

• 具有移位寄存器直接清“零”功能

• 具有鎖存與(yu) 3態輸出功能

• 能通過50MHz移位時鍾

• 工作電壓：2V-6V

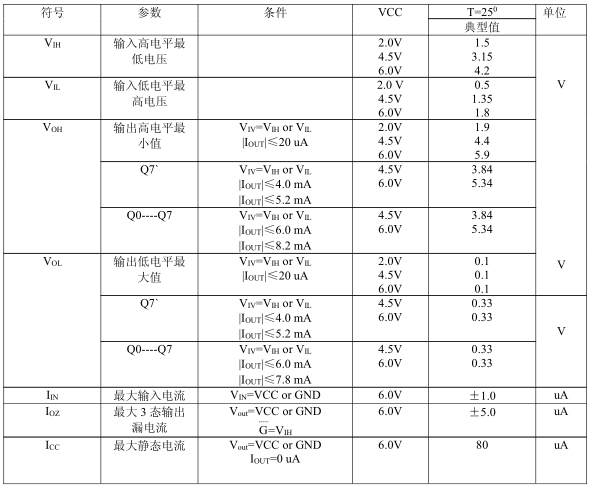

通用LED驅動芯片 74HC595D的直流電器特性：
