LED驅動控製專(zhuan) 用電路 TM1628 SOP28 帶鍵盤掃描接口 貼片驅動IC

LED驅動控製專(zhuan) 用電路 TM1628的極描述：

        TM1628是一種帶鍵盤掃描接口的LED(發光二極管顯示器)驅動控製專(zhuan) 用IC，內(nei) 部集成有MCU 數字接口、數據鎖存器、LED驅動、鍵盤掃描等電路。本產(chan) 品質量可靠、穩定性好、抗幹擾能力強。主要適用於(yu) 家電設備(智能熱水器、微波爐、洗衣機、空調、電磁爐)、機頂盒、電子稱、智能電表等數碼管或LED顯示設備。

LED驅動控製專(zhuan) 用電路 TM1628的特性說明：

• 采用CMOS工藝

• 多種顯示模式(10段X7位~13段X4位)

• 最大支持矩陣按鍵10X2

• 輝度調節電路(8級占空比可調)

• 串行接口(CLK、STB、DIO)

• 振蕩方式：內(nei) 置RC振蕩

• 內(nei) 置上電複位電路

• 內(nei) 置數據鎖存電路

• 抗幹擾能力強

• 封裝形式：SOP28

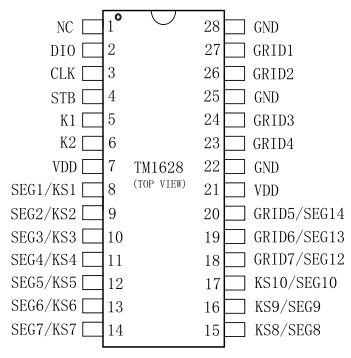

LED驅動控製專(zhuan) 用電路 TM1628的管腳圖：

LED驅動控製專(zhuan) 用電路 TM1628的極限值：

T_A=25℃,V_SS=0V

LED驅動控製專(zhuan) 用電路 TM1628的電特性：

T_A=-20~+80℃,V_DD=5V,V_SS=0V
